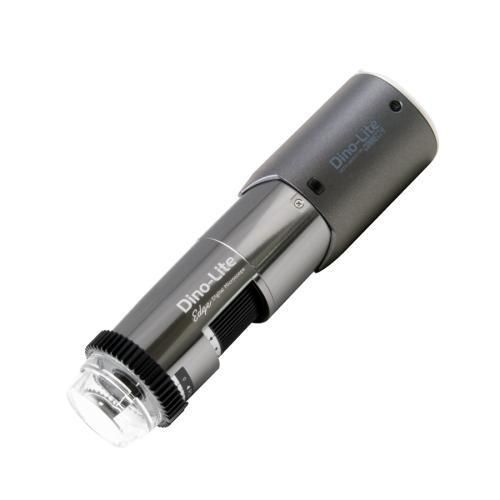

Цифровой видеомикроскоп WF7915MZTL

для контроляLEDс белым светом

Обзор продукта
WF7915MZTL — цифровой инспекционный микроскоп с длинной рабочей дистанцией (LWD), оснащённый 5.0 MP Edge-датчиком и диапазоном увеличения 10–140x. Предназначен для промышленной инспекции, контроля качества и анализа отказов, когда требуется дополнительное расстояние до объекта или увеличенное поле зрения.

Основные функции

• 5 МП Edge CMOS-датчик (2592x1944)
• Увеличение: 10x ~ 140x
• Длинная рабочая дистанция (LWD)
• Расширенная глубина резкости (EDOF) — фокус-стэкинг
• Расширенный динамический диапазон (EDR) — стэкинг экспозиций
• Автоматическое определение увеличения (AMR)
• Регулируемый линейный поляризатор для снижения бликов
• Гибкое управление LED (FLC) — 8 белых светодиодов, переключаемые
• Интерфейсы USB 2.0 (кабель) и беспроводной WiFi
• Металлический корпус, ESD safe

Подробности функций
EDR (Extended Dynamic Range) выявляет детали в очень светлых или тёмных областях путём стэкинга изображений с разными уровнями экспозиции. EDOF (Extended Depth of Field) автоматически стэкует изображения с разными плоскостями фокуса, увеличивая полезную глубину резкости на неровных поверхностях. AMR упрощает измерительные операции за счёт автоматического определения увеличения. Встроенный регулируемый поляризатор уменьшает отражения от блестящих материалов: металла, пластика, стекла, украшений и электронных компонентов. EDOF и EDR доступны в Windows; в macOS некоторые функции ограничены (только при подключении по кабелю).

Optical Data Table (единица = мм)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09
*Без передней крышки — Единица = мм

Технические характеристики

• Подсветка: белые LED, 8 шт., включаемые/выключаемые
• IR-фильтр: IR cut-filter >650 nm
• Дифузор: да (N3C-D в комплекте)
• Поляризатор: да, линейный, регулируемый
• Увеличение: 10x ~ 140x
• Тип объектива: стекло с антибликовым покрытием
• Тип датчика: CMOS; Разрешение: 5.0 MP (2592x1944)
• Макс. частота кадров: 30 fps
• Интерфейс: USB 2.0; поддержка WiFi
• ОС: Windows 7/8/10/11 (полный набор функций); macOS 10.11.6+ (только кабель, части функций ограничены)
• Программное обеспечение: DinoCapture 2.0 (Windows) кабель + wireless; DinoXcope (macOS) кабель only; DinoConnect (wireless only)
• Поддерживаемые форматы: форматы изображений и видео зависят от ОС (см. тех. лист)
• Корпус: металл; ESD safe
• Габариты: 10.5 cm (Д) x 3.2 cm (Ди); Вес: 137 g; Длина кабеля: 1.8 m
• Особенности: AMR, EDR, EDOF, FLC, измерения и калибровка, микротач-датчик
• Комплектация: микроскоп, сумка для переноски, CD с ПО, калибровочная мишень, руководство, крышки N3C-O/C/D/E/L/S
• Гарантия: 2 года (Европа); Сертификации: CE, FCC, ROHS
• Ориентировочная ценовая категория: €1500,00 - €1700,00
