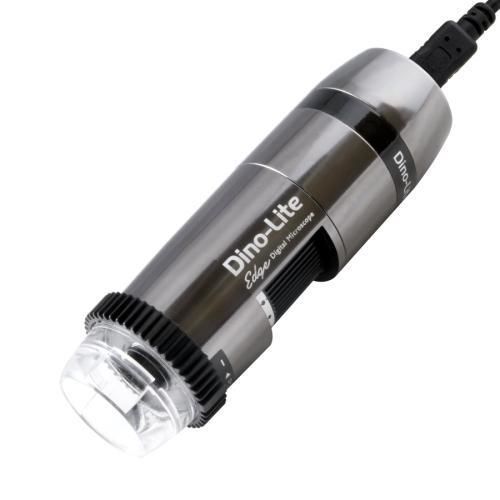

Цифровой видеомикроскоп AM4117MZTL

для контролякомпактныйLED

Обзор продукта
Dino-Lite AM4117MZTL — цифровой микроскоп серии EDGE PLUS с большим рабочим расстоянием (LWD). Обеспечивает увеличение 10–140x, CMOS‑датчик 1,3 MP (1280 x 960) и подключение USB 2.0 с частотой до 30 fps. Корпус металлический, компактный, с настраиваемым линейным поляризатором и Flexible LED Control для задач инспекции и измерений.

Основные характеристики

• EDGE PLUS 1,3 Мп датчик (1280 x 960)
• Flexible LED Control (FLC)
• Диапазон увеличения: 10–140x
• Оптика для большого рабочего расстояния
• Регулируемый линейный поляризатор
• До 30 fps по USB 2.0
• Металлический корпус с фиксацией увеличения
• Поддержка измерений и калибровки
• ESD‑безопасная конструкция и Microtouch‑датчик

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
10 | 237.6 | 39.1 | 29.0 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
Приведённые значения могут незначительно отличаться | *Без передней крышки | Единица = мм

Подсветка и оптика

• Тип подсветки: белые светодиоды (8 LED), включаемые/выключаемые
• Flexible LED Control (FLC) для регулировки освещённости
• IR‑фильтр: IR cut-filter >650 nm
• Дифузор в комплекте (N3C-D); фильтр излучения отсутствует
• Объектив: стекло с антибликовым покрытием
• Без макрозума; поляризатор линейный, регулируемый

Датчик и совместимость

• Датчик: CMOS 1,3 MP (1280 x 960)
• Макс. частота кадров: 30 fps (USB 2.0)
• Интерфейс: USB 2.0 (DirectShow, UVC)
• ОС: Windows 7/8/10/11, MacOS 11.1+
• ПО: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Поддерживаемые форматы: BMP, GIF, PNG, JPG, TIF, WMV, MOV и др.
• WiFi: готов к беспроводной работе с опциональным передатчиком WF-10

Корпус, функции и комплект

• Материал корпуса: металл; ESD‑безопасный дизайн
• Фиксация увеличения и Microtouch‑датчик
• Габариты: 10,5 см (Д) x 3,2 см (Ø); вес: 130 г; кабель: 1,5 м
• Поддержка измерений и калибровки; калибровочная мишень в комплекте
• Комплект поставки: микроскоп, сумка, CD с ПО, калибровочная мишень, руководство, разнообразные крышки (серия N3C)
• Сертификации: CE, FCC, ROHS; гарантия: 2 года (Европа)
• Ориентировочная ценовая категория: €900.00 - €1100.00

Технические характеристики

• Модель: AM4117MZTL
• Серия: EDGE PLUS (Long Working Distance)
• Увеличение: 10–140x
• Разрешение датчика: 1,3 MP (1280 x 960)
• Интерфейс: USB 2.0; частота кадров: до 30 fps
• LED: 8 белых светодиодов, диффузор в комплекте
• Поляризатор: линейный, регулируемый
• Объектив: стекло с антибликовым покрытием
• Корпус: металл, ESD‑защита; параметры как выше
• Совместимость: Windows (DinoCapture), Mac (DinoXcope)
• В комплекте: набор крышек, сумка, CD с ПО, калибровочная мишень, руководство
