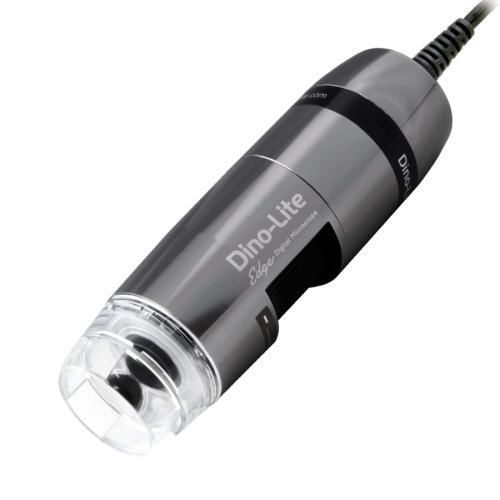

Цифровой видеомикроскоп AM7515MT8A

для контролядля нано-обработкидля испытания материалов

Обзор Dino-Lite AM7515MT8A — цифровой микроскоп серии Edge с 5MP сенсором, обеспечивающий увеличение от 700x до 900x и встроенной коаксиальной подсветкой. Flexible LED Control (FLC) позволяет переключать или смешивать коаксиальную и затемнённую (brightfield) подсветку. Automatic Magnification Reading (AMR) автоматически отображает текущее увеличение в поставляемом программном обеспечении, что удобно для инспекции пластин, микрочипов и другой микроэлектроники.

Ключевые характеристики

• Сенсор: CMOS 5.0 MP (2592 x 1944)
• Диапазон увеличения: 700x – 900x
• Встроенная коаксиальная подсветка
• Flexible LED Control (FLC) — переключение или смешивание коаксиал / brightfield
• Automatic Magnification Reading (AMR)
• Макс. частота кадров: 30 fps (запись видео до 20 fps)
• Датчик Microtouch и конструкция, устойчивая к ESD
• Металлический корпус с блокировкой увеличения, размеры 10,7 cm x 3,2 cm, вес 139 g, длина кабеля 1,8 m

Оптические данные

• 700 — Рабочее расстояние 6.4 мм — FOV X 0.56 мм — FOV Y 0.400 мм — DOF 0.01 мм
• 750 — Рабочее расстояние 6.3 мм — FOV X 0.52 мм — FOV Y 0.375 мм — DOF 0.01 мм
• 800 — Рабочее расстояние 6.1 мм — FOV X 0.48 мм — FOV Y 0.350 мм — DOF 0.009 мм
• 850 — Рабочее расстояние 6.0 мм — FOV X 0.46 мм — FOV Y 0.330 мм — DOF 0.009 мм
• 900 — Рабочее расстояние 5.9 мм — FOV X 0.43 мм — FOV Y 0.315 мм — DOF 0.008 мм

Области применения

• Инспекция микроэлектроники (вэферы, микрочипы)
• Анализ материалов и проверка поверхности
• Контроль качества, анализ отказов и НИОКР

Совместимость и ПО

• Интерфейс: USB 2.0
• Операционные системы: Windows 7, 8, 10 & 11; macOS 10.12 и выше
• ПО: DinoCapture 2.0 (Windows), DinoXcope (Mac)

Комплектация и гарантия

• Комплектация: микроскоп, сумка для переноски, диск с ПО, руководство пользователя, краткое руководство, цель для калибровки, передняя крышка, коробка
• Рекомендуемое дополнение: высокоточная подставка (например, Dino-Lite RK-10A) для стабильной фокусировки при большом увеличении
• Гарантия: 2 года (европейская гарантия). Сертификация по запросу (CE, UKCA)
