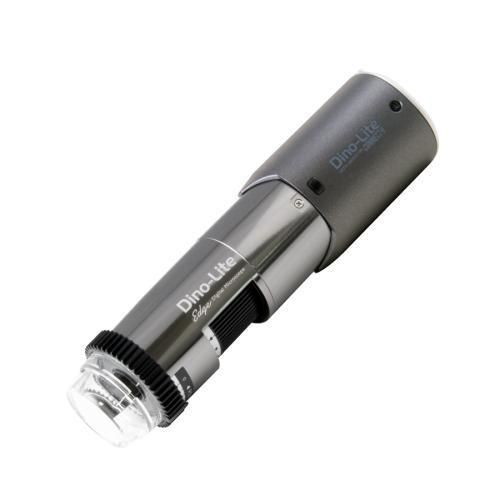

Цифровой видеомикроскоп WF7115MZT

для контролядля лабораторийполяризованный

Обзор продукта
Dino-Lite WF7115MZT — компактный цифровой микроскоп для профессиональных задач инспекции. Оснащён 5.0 МП сенсором, встроенным линейным поляризатором и Flexible LED Control (FLC) для управляемой подсветки и точной цветопередачи при работе с отражающими образцами.

Основные характеристики

• CMOS сенсор 5.0 МП (2592 × 1944)
• Диапазон увеличения: 10× – 220×
• Встроенный поляризатор (линейный)
• Корпус: металл / алюминий
• Flexible LED Control (FLC) — регулируемая светодиодная подсветка
• Широкие измерительные функции и калибровка
• Сменные передние крышки серии N3C (open, closed, diffuser, extension, long, side light)
• Беспроводная связь (WiFi) и интерфейс USB 2.0
• Microtouch сенсор, ESD-защита

Область применения
WF7115MZT подходит для промышленных и лабораторных задач: инспекция электроники, компонентов печатных плат, материалов, пластика, ювелирных изделий и других отражающих образцов, где поляризация улучшает качество изображения.

Оптическая таблица данных
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
Единица = мм
10 | - | 142.6 | 39.6 | 29.7 | 2.6
20 | 52.7 | 60.1 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | - | 8.0 | 2.2 | 1.7 | -
190 | - | 8.9 | 2.1 | 1.6 | -
200 | - | 9.9 | 2.0 | 1.6 | -
210 | - | 10.9 | 1.9 | 1.5 | -
220 | - | 11.9 | 1.8 | 1.4 | 0.1
Указанные значения могут незначительно отличаться. * Без передней крышки

Детальные спецификации
Подсветка

• Тип света / LED: белый
• Количество LED: 8
• LED включение/выключение: да
• Инфракрасный фильтр: IR cut-filter >650 nm
• Дифузор: да (N3C-D в комплекте)
• Эмиссионный фильтр: нет
• Поляризатор: да, линейный (встроен)

Оптика

• Увеличение: 10× ~ 220×
• Макрозум: нет
• Рабочее расстояние: стандартное
• Тип линзы: стекло с антибликовым покрытием

Сенсор

• Тип сенсора: CMOS
• Разрешение: 5.0 МП (2592 × 1944)
• Максимальная частота кадров: 30 fps

Совместимость и ПО

• Интерфейс: USB 2.0
• ОС: Windows 7, 8, 10 & 11; MacOS 10.11.6 и выше (при кабельном подключении)
• ПО: DinoCapture 2.0 (Windows) кабель + wireless; DinoXcope (Mac) только кабель; DinoConnect (wireless только)
• Поддерживаемые форматы изображений (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Поддерживаемые видеоформаты (Windows): WMV, FLV, SWF
• Поддерживаемые форматы изображений (MacOS): JPEG, PNG
• Поддерживаемые видеоформаты (MacOS): MOV (max 1.3MP)
• Стандарты изображений: DirectShow, UVC
• WiFi: да

Корпус и физические параметры

• Материал корпуса: металл / алюминий
• Размеры: 10.5 см (Д) × 3.2 см (D)
• Вес: 135 г
• Длина кабеля: 1.8 м

Особенности

• Особая функция: Flexible LED Control (FLC)
• Измерение: да
• Калибровка: да
• Microtouch сенсор: да
• ESD-safe: да

Комплектация

• Микроскоп
• Несессер/чехол для переноски
• Диск с программным обеспечением
• Калибровочная мишень
• Руководство пользователя
• N3C-O открытая крышка
• N3C-C закрытая крышка
• N3C-D диффузорная крышка
• N3C-extension крышка
• N3C-L удлинённая крышка
• N3C-S боковая подсветка крышка

Гарантия и регуляторные данные

• Гарантия: 2 года (европейская гарантия)
• Регуляторные одобрения: CE, FCC, ROHS
