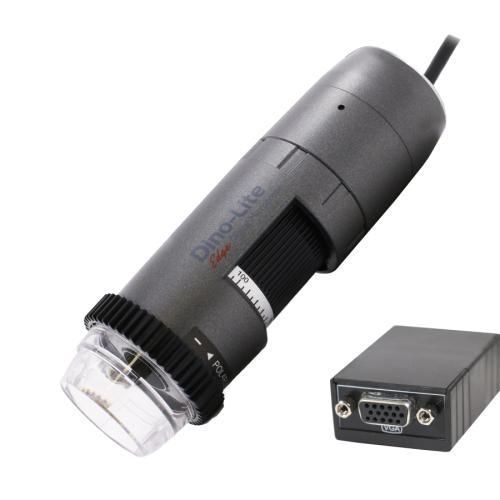

Цифровой видеомикроскоп AM5216ZTL

для контроляполяризованныйс белым светом

Обзор продукта
AM5216ZTL — цифровой инспекционный микроскоп с VGA-выходом, обеспечивающий изображение в реальном времени с разрешением 1280 x 720 (720p). Подключается напрямую к VGA-мониторам (D-SUB) и поддерживает до 60 fps для плавной визуализации. Регулируемый линейный поляризатор снижает бликовые отражения на блестящих поверхностях, а сенсор Microtouch позволяет замораживать изображение и управлять включением/выключением светодиодов. AM5216ZTL заменяет модель AM5116ZTL.

Рекомендуемые применения
Подходит для проверки печатных плат (PCB), сборки и доработки электроники, контроля качества мелких компонентов, микромеханических осмотров и других задач, требующих четкой визуализации в реальном времени на увеличенном рабочем расстоянии (до 15 см).

Ключевые характеристики

• Прямая VGA (D-SUB) выход для подключения к VGA-мониторам
• Разрешение сенсора: 1280 x 720 (720p)
• Максимальная частота кадров: 60 fps для реального времени
• Диапазон увеличения: 10x ~ 140x
• Длинное рабочее расстояние: до 15 см
• Регулируемый линейный поляризатор для уменьшения бликов/отражений
• Сенсор Microtouch: заморозка изображения и управление LED
• 8 белых светодиодов, включение/выключение LED
• IR cut-фильтр >650 nm и диффузор в комплекте (N3C-D)
• Стеклянная линза с антирефлексным покрытием; CMOS-сенсор

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD (Unit = mm)
10 | 234.5 | 39.0 | 22 | 12
20 | 112.5 | 19.5 | 11 | 4.5
30 | 72.5 | 13.0 | 7.3 | 3.1
40 | 54.5 | 9.8 | 5.5 | 1.8
50 | 43.5 | 7.8 | 4.4 | 1.2
60 | 37.5 | 6.5 | 3.7 | 0.9
70 | 33.7 | 5.6 | 3.2 | 0.6
80 | 31.3 | 4.9 | 2.8 | 0.5
90 | 29.9 | 4.3 | 2.4 | 0.37
100 | 29.2 | 3.9 | 2.2 | 0.28
110 | 29.1 | 3.5 | 2.0 | 0.22
120 | 29.3 | 3.3 | 1.9 | 0.17
130 | 29.8 | 3.0 | 1.7 | 0.12
140 | 30.5 | 2.8 | 1.6 | 0.09

Технические характеристики
Освещение
Тип светодиодов: White
Количество LED: 8
LED вкл./выкл.: Да (Microtouch)
IR-фильтр: IR cut-filter >650 nm
Диффузор: Да (N3C-D в комплекте)
Фильтр излучения: Нет
Поляризатор: Да, линейный, регулируемый

Оптика
Увеличение: 10x ~ 140x
Макрозум: Нет
Рабочее расстояние: Длинное (до 15 см)
Тип объектива: Стекло с антибликовым покрытием

Сенсор
Тип сенсора: CMOS
Разрешение: 1280 x 720 (720p)
Макс. частота кадров: 60 fps

Совместимость
Интерфейс: VGA (D-SUB)
WiFi: Нет

Корпус
Материал корпуса: Composite / пластик
Фиксатор увеличения: Да
Размеры: 10.5 cm (Д) x 3.2 cm (Ø)
Вес: 105 g
Длина кабеля: 0.6 m

Функции
Особая функция: Сенсор Microtouch (заморозка изображения и управление LED)
Измерение / калибровка: Нет
ESD-защита: Нет

Информация
Комплектация: Микроскоп, сумка для переноски, блок питания, передняя защитная крышка, руководство пользователя
Гарантия: 2 года (европейская гарантия)
Сертификации: CE, FCC, ROHS
Ориентировочный ценовой диапазон: EUR 600.00 - EUR 800.00
