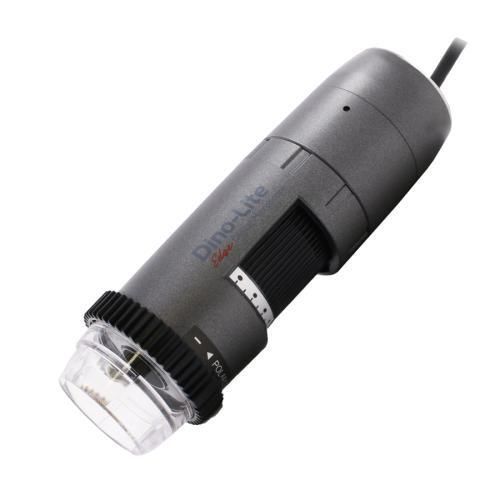

Цифровой видеомикроскоп AM4815ZT

для образовательных целейдля контролядля лабораторий

Обзор продукта
Dino-Lite AM4815ZT Edge — USB-цифровой микроскоп для профессионального визуального контроля и документирования. Обеспечивает увеличение 20x–220x, встроенный регулируемый линейный поляризатор для уменьшения бликов на отражающих поверхностях и расширенные возможности обработки изображения (EDR/EDOF) для повышения детализации и глубины резкости.

Области применения

• Контроль качества и производственный контроль
• Проверка электроники и печатных плат
• Анализ материалов, инспекция поверхности, анализ отказов
• Лаборатории, исследования и образование

Ключевые особенности

• Диапазон увеличения: 20x – 220x
• Сенсор: CMOS 1.3 Мп (1280 x 1024), до 30 fps
• Встроенный регулируемый линейный поляризатор для уменьшения отражений
• Extended Dynamic Range (EDR) и Extended Depth of Field (EDOF) для повышения детализации (только Windows)
• Сменные крышки для различных рабочих расстояний и конфигураций подсветки (в комплекте несколько крышек)
• Интерфейс: USB 2.0 (DirectShow / UVC), plug-and-play

Оптическая таблица (ед. = мм)
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
20 | 52.7 | 60.2 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | 0.5 | 8.0 | 2.2 | 1.7 | -
190 | 1.4 | 8.9 | 2.1 | 1.6 | -
200 | 2.4 | 9.9 | 2.0 | 1.6 | -
210 | 3.4 | 10.9 | 1.9 | 1.5 | -
220 | 4.4 | 11.9 | 1.8 | 1.4 | 0.1

Технические характеристики (кратко)

• Подсветка: 8 белых светодиодов, IR cut-фильтр >650 nm, диффузор в комплекте (N3C-D), LED on/off
• Оптика: стеклянная линза с антибликовым покрытием
• Сенсор и производительность: CMOS 1,3 MP (1280x1024), до 30 fps
• Совместимость: USB 2.0, DirectShow/UVC, Windows 7/8/10/11, MacOS 10.9+, DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Корпус и габариты: металлический корпус, 10.5 см (Д) x 3.2 см (Ø), 105 г, кабель 1.8 м
• Функции: поддержка измерений и калибровки через ПО, блокировка увеличения, датчик Microtouch
• Сертификация и гарантия: CE, FCC, ROHS; 2 года европейской гарантии
• Комплектация: микроскоп, чехол, CD с ПО, калибровочная мишень, руководство, крышки N3C-O/C/D/E/L/S
• Ориентировочная цена: €800 - €1000

Примечания
Функции EDR и EDOF в настоящее время поддерживаются только в Windows. Также доступна модель AM4815T (Edge без поляризатора).
