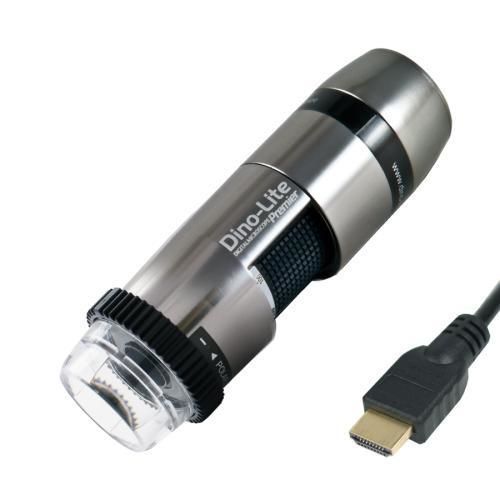

Цифровой видеомикроскоп AM5218MZTL Edge

для контроляполяризованныйпортативный

Описание продукта
Dino-Lite AM5218MZTL Edge — цифровой инспекционный микроскоп с прямым выходом, подключаемый к HDTV и ЖК-мониторам через DVI/HDMI. Обеспечивает разрешение HD 720p и до 60 fps для чёткой съёмки в реальном времени небольших и отражающих элементов.

Применение и эксплуатация
Благодаря большой рабочей дистанции (до 150 мм) и диапазону увеличения 10×–140× AM5218MZTL Edge подходит для инспекции печатных плат, сборки электронных узлов, контроля качества и других прецизионных задач. Датчик Microtouch позволяет замораживать изображение для детального анализа; удержание в течение 2 секунд переключает светодиоды. Встроенный настраиваемый линейный поляризатор снижает блики на блестящих поверхностях (металл, электронные компоненты, пластик). Алюминиевый корпус ESD-safe обеспечивает защиту и долговечность для промышленного использования.

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39 | 23.4 | 12
20 | 112.5 | 19.5 | 11.7 | 4.5
30 | 72.5 | 13 | 7.8 | 3.1
40 | 54.5 | 9.8 | 5.9 | 1.8
50 | 43.5 | 7.8 | 4.7 | 1.2
60 | 37.5 | 6.5 | 3.9 | 0.9
70 | 33.7 | 5.6 | 3.4 | 0.6
80 | 31.3 | 4.9 | 3.0 | 0.5
90 | 29.9 | 4.3 | 2.6 | 0.37
100 | 29.2 | 3.9 | 2.3 | 0.28
110 | 29.1 | 3.5 | 2.1 | 0.22
120 | 29.3 | 3.3 | 2.0 | 0.17
130 | 29.8 | 3.0 | 1.8 | 0.12
140 | 30.5 | 2.8 | 1.7 | 0.09
Unit = mm

Краткие характеристики

• Подсветка: 8 белых светодиодов, переключаемые; IR-cut фильтр >650 nm; фильтр излучения: нет; поляризатор: встроенный настраиваемый линейный поляризатор.
• Оптика: увеличение 10×–140×; макрозум: нет; рабочее расстояние: большое (до 150 мм); объектив: стекло с антибликовым покрытием.
• Сенсор: CMOS; разрешение: HD 720p; максимальная частота кадров: 60 fps.
• Совместимость / интерфейс: DVI & HDMI цифровой выход; Wi‑Fi: нет.
• Корпус: металл (алюминий), ESD-safe; фиксация увеличения: есть; размеры: 10,5 см (Д) x 3,2 см (D); вес: 125 г; длина кабеля: 1,8 м.
• Функции: Microtouch-сенсор (заморозка изображения; LED on/off при 2 с удержании); ESD-safe.
• Комплектация: микроскоп, чехол, кабели DVI & HDMI, блок питания, руководство пользователя, крышки серии N3C (Open/Closed/Diffuser/Extension/Long/Side light).
• Гарантия и сертификаты: 2 года (Европа); CE, FCC, RoHS.

Технические характеристики

• Модель: AM5218MZTL Edge
• Бренд: Dino-Lite
• Интерфейс: DVI & HDMI (цифровое прямое подключение к HDTV / ЖК-мониторам)
• Тип сенсора: CMOS
• Разрешение: HD 720p
• Макс. частота кадров: 60 fps
• Диапазон увеличения: 10× – 140×
• Рабочее расстояние: до 150 мм (длинное)
• Количество LED: 8 (белые), переключаемые
• Поляризатор: встроенный, линейный, настраиваемый
• Материал корпуса: алюминий
• Microtouch: Да (заморозка изображения; LED on/off при удержании 2 с)
• ESD-safe: Да
• Габариты: 10,5 см (Д) x 3,2 см (D)
• Вес: 125 г
• Длина кабеля: 1,8 м
• Комплектация: крышки и аксессуары N3C в комплекте
• Гарантия: 2 года (Европа)
