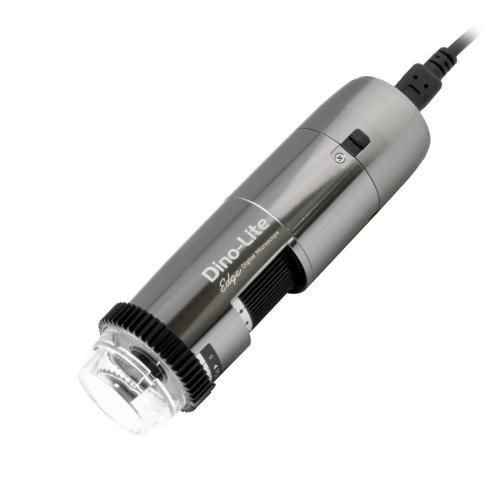

Цифровой видеомикроскоп AF7915MZTL

для контролядля испытания материаловполяризатор

Обзор
Dino-Lite AF7915MZTL относится к серии Long Working Distance (LWD). Благодаря оптимизированной рабочей дистанции и диапазону увеличения 10–140× он подходит для задач инспекции, где требуется дополнительное расстояние до объекта или более широкое поле зрения, например для проверки электроники, анализа материалов и контроля качества.

Основные характеристики

• 5 МП Edge CMOS сенсор (2592×1944)
• Расширенная глубина резкости (EDOF)
• Расширенный динамический диапазон (EDR)
• Увеличение 10–140×
• Длинная рабочая дистанция
• Automatic Magnification Reading (AMR)
• Встроенный регулируемый линейный поляризатор
• Flexible LED Control (FLC) с 8 белыми светодиодами
• Поддержка беспроводной работы (опция WF-20)

Примечания
EDR (Extended Dynamic Range) выявляет детали в очень тёмных или очень ярких областях за счёт сложения изображений с разной экспозицией. EDOF (Extended Depth of Field) автоматически составляет стек изображений с разными уровнями фокуса для увеличения глубины резкости на неровных поверхностях. AMR обеспечивает автоматическое считывание увеличения для измерительных задач. Встроенный поляризатор уменьшает блики на блестящих или отражающих образцах (металл, пластик, стекло, ювелирные изделия, электроника). Функции EDOF и EDR доступны только в среде Windows.

Таблица оптических данных
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09
*Без передней крышки. Единица = мм

Технические характеристики

• Бренд: Dino-Lite
• Модель: AF7915MZTL
• Подсветка: белые LED, 8 шт.; включение/выключение LED; диффузор в комплекте (N3C-D); IR cut-фильтр >650 nm; нет эмиссионного фильтра
• Поляризатор: встроенный линейный, регулируемый
• Оптика: 10×–140×; стеклянная линза с антибликовым покрытием; длинная рабочая дистанция
• Сенсор: CMOS 5,0 МП (2592×1944); макс. 30 fps
• Интерфейс: USB 2.0
• Совместимость: Windows 7/8/10/11; MacOS 10.9+; ПО: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Поддерживаемые форматы/стандарты: форматы изображений и видео зависят от ОС; DirectShow, UVC
• Беспроводные возможности: wireless-ready (WF-20 опция)
• Корпус: металл
• Габариты: 115 мм (Д) × 34 мм (D)
• Вес: 97 г
• Длина кабеля: 1,8 м
• Особые функции: AMR, EDR, EDOF, FLC; поддержка измерений и калибровки; Microtouch сенсор; ESD safe
• Комплектация: микроскоп, футляр, CD с ПО, калибровочная мишень, руководство, N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S
• Гарантия: 2 года (Европа)
• Сертификации: CE, FCC, ROHS
• Указанный ценовой диапазон: €1.100,00 - €1.300,00
