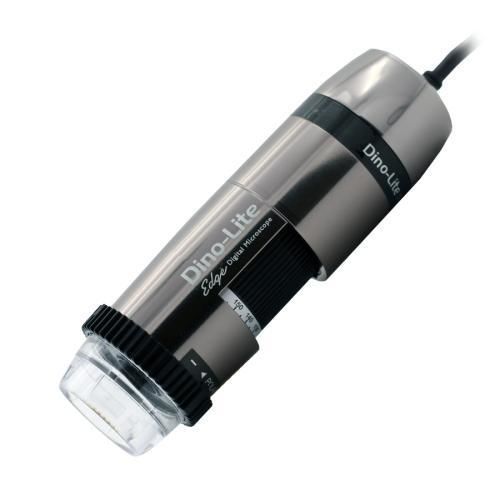

Цифровой видеомикроскоп AM7915MZT

для контролядля испытания материаловполяризационный

Обзор
AM7915MZT — ручной цифровой микроскоп с CMOS-сенсором 5,0 мегапикселя, диапазоном увеличения 10–220x, встроенным линейным поляризатором и металлическим корпусом. Обеспечивает 5 MP изображения с возможностями измерения и калибровки для инспекций, документирования и метрологии в промышленных условиях.

Ключевые возможности

• Extended Dynamic Range (EDR) — выявление деталей в тёмных или светлых зонах путем наложения экспозиций
• Extended Depth of Field (EDOF) — улучшение глубины резкости на шероховатых или неровных поверхностях
• Automatic Magnification Reading (AMR) — быстрые и трассируемые измерения
• Регулируемый поляризатор для блестящих/отражающих материалов (металл, пластик, стекло, ювелирные изделия, электроника)
• Flexible LED Control (FLC) и набор осветительных насадок для прикладного освещения
• ESD-безопасная конструкция, измерения и калибровка; поддержка беспроводной работы с опциональным WF-10

Примечание: функции EDOF и EDR доступны только в Windows OS.

Основные характеристики

• 5 мегапиксельный Edge-сенсор (2592 x 1944)
• Диапазон увеличения 10–220x
• Регулируемый поляризатор (линейный)
• Flexible LED Control (FLC) с 8 белыми светодиодами
• Automatic Magnification Reading (AMR); возможность измерения и калибровки
• Металлический корпус, фиксация увеличения, микротач-сенсор, ESD-safe

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE * | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 136.0 | 37.8 | 28.3 |
20 | 60.2 | 19.5 | 14.6 | 2.5
30 | 33.5 | 13.0 | 9.7 | 1.8
40 | 20.9 | 9.8 | 7.3 | 1.5
50 | 13.9 | 7.8 | 5.8 |
60 | 9.7 | 6.5 | 4.8 |
70 | 7.1 | 5.6 | 4.2 | 1.0
80 | 5.5 | 4.9 | 3.6 |
90 | 4.5 | 4.3 | 3.2 |
100 | 4.1 | 3.9 | 2.9 |
110 | 4.0 | 3.6 | 2.7 |
120 | 4.1 | 3.3 | 2.4 |
130 | 4.5 | 3.0 | 2.2 |
140 | 5.0 | 2.8 | 2.1 |
150 | 5.6 | 2.6 | 1.9 |
160 | 6.3 | 2.4 | 1.8 |
170 | 7.1 | 2.3 | 1.7 |
180 | 8.0 | 2.2 | 1.6 |
190 | 8.9 | 2.1 | 1.5 |
200 | 9.9 | 2.0 | 1.5 |
210 | 10.9 | 1.9 | 1.4 |
220 | 11.9 | 1.8 | 1.3 | 0.1

Технические спецификации

• Освещение: 8 белых светодиодов, включение/выключение LED, IR cut-фильтр >650 nm, диффузор в комплекте (N3C-D)
• Оптика: стеклянная линза с антибликовым покрытием; макрозум отсутствует; стандартное рабочее расстояние
• Сенсор: CMOS, 5,0 Мегапиксель (2592x1944), макс. 30 fps
• Интерфейс и совместимость: USB 2.0; Windows 7/8/10/11, macOS 10.9+; DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Форматы и стандарты: поддержка множества форматов изображений/видео; DirectShow, UVC
• Корпус и размеры: металлический корпус, фиксация увеличения; 10,5 см (Д) x 3,2 см (Ø); вес 138 г; кабель 1,8 м
• Функции: AMR, EDR, EDOF, FLC, измерение и калибровка, микротач-сенсор, ESD-safe

Комплектация и соответствие

• Комплектация: микроскоп, несессер, CD с ПО, калибровочная мишень, руководство, N3C-крышки (C, D, D2, E, L, O, S)
• Гарантия: 2 года (Европа)
• Сертификация: CE, FCC, ROHS
• Ориентировочная цена: €1100,00 - €1300,00

Рекомендуемые области применения

• Инспекция электроники и анализ компонентов
• Контроль качества и производственный осмотр
• Материаловедение, осмотр поверхности и анализ отказов
• Проверка ювелирных изделий, часовой промышленности и мелких деталей
