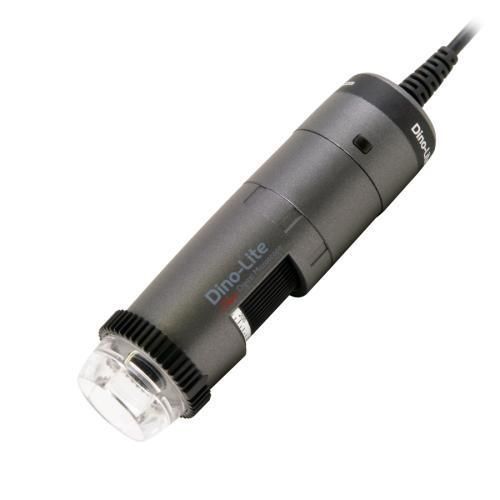

Цифровой видеомикроскоп AM4515ZTL - EDGE

для контроляполяризованныйпортативный

Обзор продукта
Dino-Lite Edge AM4515ZTL — цифровой микроскоп, обеспечивающий высокое качество изображения и оперативную гибкость благодаря системе сменных насадок и встроенному регулируемому поляризатору. Функция Automatic Magnification Reading (AMR) позволяет быстро и точно проводить измерения и калибровку на месте. Длинное рабочее расстояние до 23 см и комплект сменных насадок делают модель подходящей для инспекции печатных плат, монтажа компонентов и других задач реального времени с мелкими объектами.

Код продукта
AM4515ZTL

Ключевые характеристики

• Automatic Magnification Reading (AMR) для простой измерительной работы и калибровки
• Встроенный регулируемый поляризатор для снижения бликов на блестящих поверхностях
• Длинное рабочее расстояние (до 23 см) для инспекции PCB и работы в реальном времени
• Несколько сменных насадок в комплекте (N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S)
• Microtouch-датчик и блокировка увеличения в комплекте
• Интерфейс USB 2.0 и широкая совместимость с ПО

Оптическая таблица данных
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
* Без передней насадки (Единица = mm)
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

Технические характеристики
Освещение

• Тип светодиода: белый
• Количество LED: 8 (вкл./выкл. переключаемые)
• Инфракрасный фильтр: IR cut-filter >650 nm
• Дифузор: Да (N3C-D в комплекте)
• Поляризатор: Да, линейный и регулируемый

Оптика

• Увеличение: 10x ~ 140x
• Макрозум: Нет
• Рабочее расстояние: Длинное (см. оптическую таблицу; до 23 см без передней насадки)
• Тип линзы: стекло с антибликовым покрытием

Датчик

• Тип датчика: CMOS
• Разрешение: 1,3 Мегапикселя (1280x1024)
• Макс. частота кадров: 30 fps

Совместимость

• Интерфейс: USB 2.0
• ОС: Windows 7, 8, 10 & 11; MacOS 10.9 и выше
• ПО: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• Стандарты: DirectShow, UVC
• WiFi: Поддержка через WF-10 (опция)

Корпус

• Материал корпуса: Composite / пластик
• Блокировка увеличения: Да
• Габариты: 10.5 cm (L) x 3.2 cm (D)
• Вес: 105 g
• Длина кабеля: 1.8 m

Функции

• Особенность: Automatic Magnification Reading (AMR)
• Измерение и калибровка: Да
• Microtouch-датчик: Да
• ESD safe: Нет

Информация

• Комплектация: микроскоп, сумка для переноски, CD с ПО, калибровочная мишень, руководство пользователя, N3C-O (Open cap), N3C-C (Closed cap), N3C-D (diffuser cap), N3C-E (Extension cap), N3C-L (Long cap), N3C-S (Side light cap)
• Гарантия: 2 года (европейская гарантия)
• Сертификация: CE, FCC, ROHS
• Диапазон цен ориентировочно: €600,00 - €800,00
