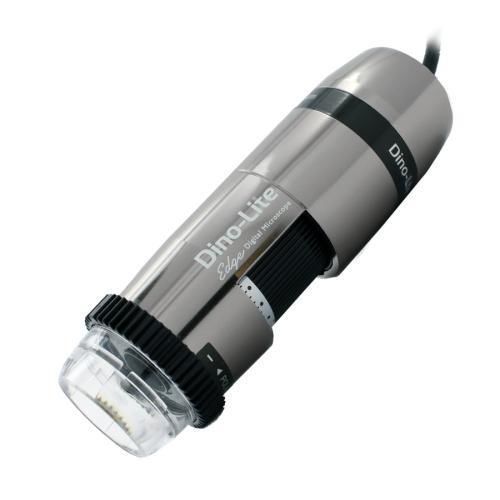

Цифровой видеомикроскоп AM7915MZTL - EDGE

для контроляполяризованныйLED

Обзор продукта
AM7915MZTL — это USB цифровой микроскоп из семейства с большим рабочим отступом (LWD). С 5,0 МП Edge-датчиком и диапазоном увеличения 10–140× он предназначен для инспекции, измерений и документирования, когда требуется больший отступ от объекта или большее поле зрения.

Ключевые возможности

• Встроенный Edge-датчик 5 мегапикселей
• Extended Depth of Field (EDOF)
• Extended Dynamic Range (EDR)
• Диапазон увеличения 10–140×
• Большой рабочий зазор (LWD)
• Automatic Magnification Reading (AMR)
• Регулируемый линейный поляризатор
• Flexible LED Control (FLC)

Примечания по расширенным функциям
EDR (Extended Dynamic Range) выявляет детали в тёмных и светлых областях путём стекинга изображений с разной экспозицией. EDOF (Extended Depth of Field) увеличивает глубину резкости на неровных поверхностях, объединяя изображения с разной фокусировкой. AMR обеспечивает автоматическое считывание увеличения, удобно при частых измерениях. Регулируемый поляризатор снижает блики на блестящих материалах: металл, пластик, стекло, ювелирные изделия и электронные компоненты. (Функции EDOF/EDR доступны только в Windows OS)

Оптическая таблица данных
MAGNIFICATION RATE | WORKING DISTANCE* (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09

Характеристики / Технические спецификации

• Подсветка: белые светодиоды (8), включение/выключение
• Инфракрасный фильтр: IR cut-filter >650 nm
• Дифузор: да (N3C-D в комплекте)
• Поляризатор: регулируемый линейный поляризатор
• Оптика: стеклянная линза с антибликовым покрытием; увеличение 10x–140x; большой рабочий зазор
• Датчик: CMOS 5,0 МП (2592 x 1944), до 30 к/с
• Интерфейс: USB 2.0; готов к беспроводной работе с опциональным WF-10
• Совместимость: Windows 7/8/10/11; MacOS 10.9 и выше; ПО: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Поддерживаемые форматы (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX; видео: WMV, FLV, SWF
• Поддерживаемые форматы (Mac): JPEG, PNG; видео: MOV (макс. 1.3MP)
• Стандарты: DirectShow, UVC
• Корпус: металл; габариты: 10,5 см (Д) x 3,2 см (D); вес: 137 г; кабель: 1,8 м
• Особенности: AMR, EDR, EDOF, FLC; поддержка измерений и калибровки; microtouch-датчик; ESD safe
• Комплект поставки: микроскоп, сумка, CD с ПО, калибровочная цель, руководство, набор крышек N3C (C, D, D2, E, L, O, S)
• Гарантия: 2 года (европейская гарантия)
• Сертификации: CE, FCC, RoHS
• Ориентировочная ценовая категория: €1100–€1300
