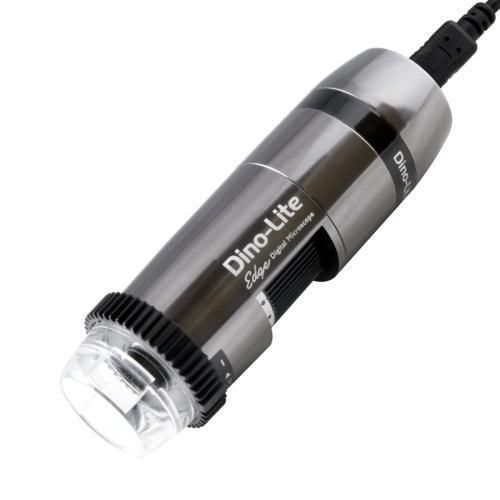

Цифровой видеомикроскоп AM4917MZTL

для контроляполяризованныйполяризатор

Обзор
Dino-Lite AM4917MZTL входит в серию EDGE PLUS в линейке с большим рабочим расстоянием (LWD). Обеспечивает увеличение 10–140x, CMOS-сенсор 1,3 МП и интерфейс USB 2.0 при 30 к/с в компактном металлическом корпусе. Большое рабочее расстояние и регулируемый линейный поляризатор делают прибор подходящим для инспекции отражающих или неровных поверхностей в промышленной среде. Модель может получать информацию о глубине, анализируя сдвиги фокуса для получения топографических данных о глубине (см. руководство пользователя).

Основные характеристики

• EDGE PLUS сенсор 1,3 мегапикселя
• Получение информации о глубине (топографические данные)
• Extended Depth of Field (EDOF)
• Extended Dynamic Range (EDR)
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)
• Увеличение 10–140x
• Большое рабочее расстояние (LWD)
• Регулируемый линейный поляризатор

Функции обработки изображений
EDOF захватывает несколько изображений на разных глубинах резкости и объединяет их в одно четкое изображение, увеличивая полезную глубину резкости. EDR захватывает несколько экспозиций и объединяет их для расширения динамического диапазона. AMR автоматически определяет и сохраняет масштаб вместе с полученными изображениями для упрощения измерений. Встроенный поляризатор уменьшает блики на блестящих образцах, таких как металл, пластик, стекло и печатные платы. Примечание: EDOF, EDR и получение данных о глубине в настоящее время поддерживаются только в Windows.

Оптические данные
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.6 | 39.1 | 29 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
Listed values may differ slightly · *Without front cap · Unit = mm

Технические характеристики

• Brand: Dino-Lite
• Модель / код продукта: AM4917MZTL EDGE PLUS
• Тип сенсора: CMOS · Разрешение: 1,3 МП (1280 x 1024)
• Макс. частота кадров: 30 fps · Интерфейс: USB 2.0
• Операционные системы: Windows 7/8/10/11, MacOS 11.1 и выше
• ПО: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Освещение / светодиоды: белые, 8 LED, FLC (вкл/выкл)
• IR-фильтр: IR cut-filter >650 nm · Дифузор: N3C-D в комплекте
• Поляризатор: регулируемый линейный поляризатор
• Увеличение: 10x–140x · Макрозум: нет · Рабочее расстояние: большое (LWD)
• Оптика: стеклянная линза с антибликовым покрытием · Корпус: металл
• Фиксация увеличения: да · Измерение и калибровка: да
• Габариты: 10,5 см (Д) x 3,3 см (D) · Вес: 130 г · Кабель: 1,5 м
• Особые функции: FLC, AMR, EDOF, EDR, Depth acquisition
• ESD safe: Да
• Комплект поставки: микроскоп, сумка, CD с ПО, руководство, краткое руководство, калибровочная мишень, фронткапсы и аксессуары
• Гарантия: 2 года (Европа)
• Сертификации: CE, FCC, ROHS
• Ориентировочный ценовой диапазон: €1100,00 - €1300,00
