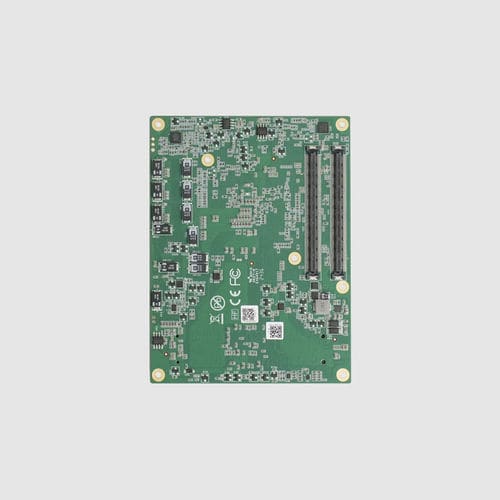

Модуль для управления ECM-6401

для телемониторингаUSBEthernet

Введение в продукт
ECM-6401 — модуль CPU COM-Express Type 7 на базе платформы Intel Xeon D (Broadwell-DE). В форм-факторе 95×125 мм с поддержкой DDR4 и широкими PCIe-линиями обеспечивает расширение PCIe x16/x8 и сетевую коммутацию уровня 10G для сетевых устройств, серверов хранения и телеком-устройств пограничной обработки.

Подробное описание
ECM-6401 поддерживает процессоры Intel Xeon D (Broadwell-DE), доступные как D-1548 (8 ядер, 2.0GHz, 45W TDP) или D-1508 (2 ядра, 2.2GHz, 25W TDP), обеспечивая надежность серверного уровня и долгосрочные поставки. Спецификация COM-Express Type 7 в формате 95×125 мм ориентирована на расширение PCIe и высокоскоростные сети, а не на вывод изображения. Память — двухканальная DDR4 2400MHz SO-DIMM, до 64GB. Возможности расширения: 1×PCIe x16, 1×PCIe x8 и 7×PCIe x1 (всего 9 PCIe-линий) для 10GbE/25GbE NIC, NVMe HBA, FPGA-ускорителей, криптокарт и других серверных расширений, применимых для NFV, SDS и подобных задач высокой производительности. Встроенные сетевые опции включают Intel i225LM/IT (до 2.5GbE) или Intel i210-AT с поддержкой 10G Base-KR side-band.

Особенности продукта

• Процессор Intel Xeon D, серверная архитектура Broadwell-DE
• COM-Express Type 7, форм-фактор 95×125mm
• Поддержка DDR4 до 64GB и 10G-сеть
• PCIe-расширение: PCIe x16 + PCIe x8 + 7×PCIe x1
• 2.5GbE / 10G подключение и двойной SATA3.0
• Интерфейсы: 4×USB3.0, 4×USB2.0, 2×SATA3.0, 8-bit GPIO, LPC/SMBUS/SPI, watchdog, разъемы для двух вентиляторов
• Рабочая температура 0~60°C, хранение -20~85°C; поддержка Windows и Linux

Информация для заказа (пример)
8.ZRT.80-1615-14-LEF (D-1548 + 2×SO-DIMM, упаковка 30 шт.)
8.ZRT.80-1615-15-LEF (D-1508 + 2×SO-DIMM, упаковка 30 шт.)
8.ZRT.80-1615-16-LEF (D-1559 + 2×SO-DIMM, упаковка 30 шт.)

Характеристики / Технические данные

• Тип продукта: модуль CPU COM-Express Type 7
• Габариты: 95×125mm
• Процессоры: Intel Xeon D-1548 (8 ядер, 2.0GHz, 45W) / D-1508 (2 ядра, 2.2GHz, 25W), Broadwell-DE
• Чипсет: SoC
• Память: DDR4 2400MHz
• Максимальная память: 64GB
• Слоты памяти: 2×SO-DIMM
• PCIe-расширение: 1×PCIe x8 + 1×PCIe x16 + 7×PCIe x1
• Вывод изображения: отсутствует (Type 7 ориентирован на сеть и PCIe)
• Сеть: Intel i225LM/IT (до 2.5GbE) или i210-AT; поддержка 10G Base-KR side-band
• SATA: 2×SATA3.0 (6Gbps)
• USB: 4×USB3.0; 4×USB2.0
• Аудио: отсутствует
• GPIO: 8-bit GPIO
• Watchdog: Поддерживается
• Вход питания: 8.5V~20V
• Рабочая температура: 0~60°C
• Температура хранения: -20~85°C
• Операционные системы: Windows / Linux
