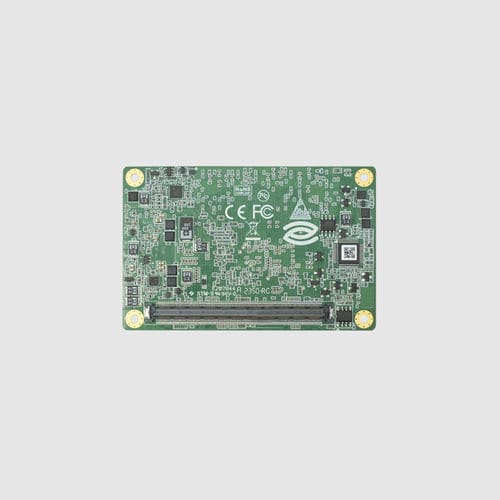

Модуль для передачи данных ECM-6202

для управлениядля обработки данныхдля телемониторинга

Описание продукта
ECM-6202 — модуль COM Express Type 10 Mini на базе энергоэффективных процессоров Intel Elkhart Lake, доступен с X6211E (2 ядра, 3,0GHz, 6W), J6426 (4 ядра, 2,0GHz, 10W) или J6412 (4 ядра, 2,6GHz, 10W). Форм‑фактор COM Express Type 10 Mini (84×55mm) предназначен для интеграции в встраиваемые системы с ограниченным пространством.

Обзор продукта
ECM-6202 сочетает в себе LPDDR4x оперативную память и eMMC‑накопитель на плате COM Express Type 10 Mini размером 84×55mm, обеспечивая энергоэффективную производительность при TDP 6–10W. Предназначен для IoT‑шлюзов и лёгкого промышленного управления, где важны компактность и низкое энергопотребление.

Особенности продукта

• Процессоры Intel Elkhart Lake: X6211E / J6426 / J6412 (TDP 6–10W)
• Форм‑фактор COM Express Type 10 Mini, 84×55mm
• Onboard LPDDR4x 3200MT/s, до 16GB
• Onboard eMMC 64GB + 2× SATA3.0 и 1× PCIe x4 (может быть разделён на 4× x1)
• Сеть: Intel i225‑V 2.5GbE; 2× USB3.0; 8× USB2.0
• Видео: 1× одноканальный LVDS (опционально eDP) + 1× DDI (DP++), DP1.4a до 4096×2304@60Hz
• Рабочая температура -10–50°C; широкое входное напряжение 9–21V (ATX/AT)

Детальное описание
Модуль оснащён LPDDR4x 3200MT/s до 16GB и встроенным eMMC 64GB для работы без внешнего хранилища. Для расширения предусмотрены 2× SATA3.0 (6Gbps) и 1× PCIe x4 (конфигурируемый как 4× x1). Сетевой контроллер Intel i225‑V обеспечивает поддержку 2.5GbE. Видеовыходы: 1× одноканальный LVDS (eDP опция) и 1× DDI (DP++), поддержка DP1.4a до 4096×2304@60Hz.

Интерфейсы: 2× USB3.0, 8× USB2.0, 8‑bit GPIO, 2× UART, 1× HDA, 1× LPC, 1× SMBUS. Плата поддерживает режимы питания ATX/AT с широким входом 9–21V, рабочая температура -10–50°C, температура хранения -40–80°C. Поддерживаемые ОС: Windows 10 и Linux. Типичные области применения: IoT edge‑шлюзы, лёгкое промышленное управление, умные розничные терминалы, экологический мониторинг и портативные медицинские приборы.
