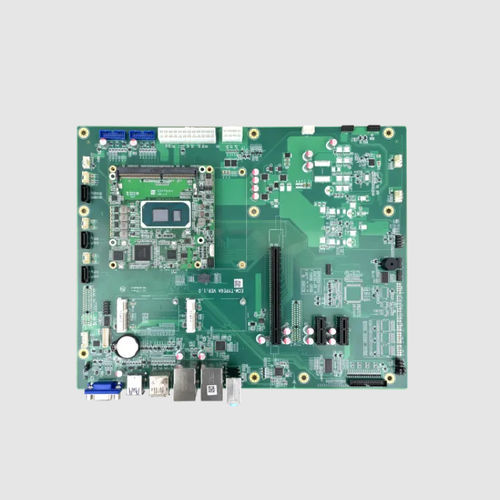

Модуль для телемониторинга EIO-SMARC-10

USBEthernet

Введение в продукт
EIO-SMARC-10 — плата‑носитель для разработки модулей с распиновкой SMARC 2.1.1. Плата выводит полный набор сигналов SMARC 2.1.1 и предоставляет стандартные интерфейсы и разъёмы для разработки модулей, валидации и быстрого прототипирования. Размеры: 146 × 101,6 мм. Поддержка ОС: Windows и Linux.

Характеристики продукта

• Carrier‑плата в соответствии со стандартом SMARC 2.1.1 с полной распайкой модульных сигналов.
• Компактные габариты (146 × 101,6 мм) для установки в различные корпуса.
• Расширение памяти: 1 × M.2 Key‑M, 1 × слот SD3.0, 1 × порт SATA 3.0.
• Выходы видео: 1 × HDMI, 1 × DP, 1 × eDP/LVDS (опция) для мульти‑дисплейных конфигураций.
• Двойной Ethernet: 2 × LAN для сетевых решений.
• Последовательные интерфейсы: 1 × DB9 (RS232/422/485) на задней панели и 3 серийных хедера (включая 2 × RS485).
• Диапазоны работы: 0 ~ 60°C (рабочая); -40 ~ 85°C (хранение). Питание: 12V (ATX или DC).

Технические данные (таблица)
Модель: EIO-SMARC-10
Форм‑фактор: SMARC 2.1.1 carrier board
Слот расширения (M.2): 1 × M.2 Key‑M
SD: 1 × SD3.0
Хранение (SATA): 1 × SATA3.0
Графика (Rear I/O): 1 × HDMI, 1 × DP
Графика (Header): 1 × eDP/LVDS (опция LVDS или eDP)
USB / Type‑C (Front I/O): 2 × USB3.0, 2 × USB2.0
USB (Header): 1 × USB2.0 (2,54 мм)
Ethernet (Rear I/O): 2 × LAN
COM (Rear I/O): 1 × DB9 (RS232/422/485)
COM (Header): 1 × RS232/RS422/RS485 (2,00 мм), 2 × RS485 (2,00 мм)
GPIO (Header): 1 × GPIO (2,00 мм)
Аудио (Front I/O): 1 × 3.5 мм джек
Аудио (Header): 1 × аудио (2,54 мм)
Кнопки / прочее: 1 × Power
Тип питания: ATX: 12V; DC: 12V
Вход питания DC: 12V (12,5A); 12–19V (12,5–9,5A)
RTC батарея: limit 3.3 V / 210 mAH
Рабочая температура: 0 ~ 60°C
Температура хранения: -40 ~ 85°C
Рабочая влажность: 5% ~ 85% (0 ~ 45°C), без конденсации
Влажность хранения: 5% ~ 95%, без конденсации
Размеры: 146 × 101,6 мм
Цвет PCB: зелёный
ОС: Microsoft (поддерживается), Linux (поддерживается)

Технические характеристики

• Модель: EIO-SMARC-10
• Стандарт: SMARC 2.1.1 carrier board
• Габариты: 146 × 101,6 мм
• Хранилище: M.2 Key‑M, SD3.0, SATA3.0
• Дисплей: HDMI, DP, eDP/LVDS (опция)
• USB: 2 × USB3.0, 2 × USB2.0 (front) + 1 × USB2.0 header
• Сеть: 2 × LAN (Gigabit)
• Серийные интерфейсы: DB9 (RS232/422/485) + серийные хедеры с поддержкой RS485
• Аудио: 3.5 мм джек + аудио на хедере
• Питание: вход 12V ATX/DC (12V, 12,5A; поддержка 12–19V)
• Рабочая темп.: 0 ~ 60°C; темп. хранения: -40 ~ 85°C
• Поддержка ОС: Windows и Linux
