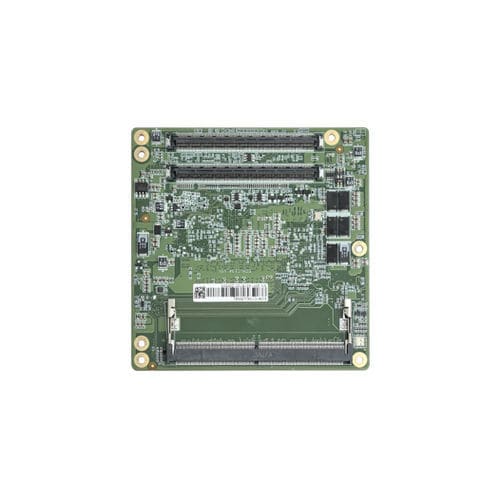

Модуль для передачи данных ECM-C134

для управлениядля обработки данныхдля телемониторинга

Обзор продукта
ECM-C134 — компактный модуль COM Express Type 6 на базе энергоэффективной платформы Intel Core U300E. Он интегрирует 5‑ядерный/6‑поточный процессор (до 4,3 ГГц, 15W TDP) в форм-фактор COM-Express Type 6 Compact 95×95 мм и поддерживает DDR5 4800MHz до 64 ГБ, обеспечивая компактное вычислительное ядро для промышленных HMI, умных торговых терминалов и IoT-устройств на краю сети.

Технические характеристики
CPU: Intel Core U300E (5C/6T, до 4,3GHz, 8MB кэш, 15W). Форм-фактор: COM-Express Type 6 Compact (95×95 мм). Память: DDR5 Non-ECC 4800MHz, до 64 ГБ, 1×SO-DIMM (опция 2×SO-DIMM). PCIe: 2×PCIe Gen4 x4, 1×PCIe Gen4 x2, 2×PCIe Gen4 x1. Сеть: контроллер Intel i226-V, до 2,5GbE. Дисплей: 3 независимых выхода (2×HDMI 1.4, LVDS двойной канал; eDP опционально). USB: 4×USB3.0, 8×USB2.0. Внутренние интерфейсы: 2×SATA3.0, HDA аудио, 2×COM, 8-bit GPIO, watchdog, LPC, SMBUS. Питание: Vin 8.5–20V (±5%); поддержка ATX/AT. Габариты: 95×95 мм. Условия: рабочая температура 0–60°C; хранение -40–85°C. Поддержка ОС: Windows 10, Linux.

Ключевые особенности

• Процессор Intel Core U300E, 5 ядер/6 потоков, 15W низкое энергопотребление
• COM-Express Type 6 Compact 95×95 мм для систем с ограниченным пространством
• Поддержка DDR5 4800MHz до 64 ГБ для повышенной пропускной способности памяти
• Многоканальное расширение PCIe Gen4 и сетевая подсистема Intel i226-V 2.5GbE
• Поддержка трех независимых дисплеев и широкий набор промышленных интерфейсов для HMI и встраиваемых приложений

Спецификации

• Модель: ECM-C134
• Процессор: Intel Core U300E (5C/6T, до 4,3GHz, 8MB кэш, 15W)
• Форм-фактор: COM-Express Type 6 Compact (95×95 мм)
• Память: DDR5 Non-ECC до 64 ГБ (4800MHz); 1×SO-DIMM (опция 2×SO-DIMM)
• PCIe: 2×PCIe Gen4 x4; 1×PCIe Gen4 x2; 2×PCIe Gen4 x1
• Ethernet: Intel i226-V, 10/100/1000/2.5Gbps
• Дисплей: 2×HDMI 1.4; LVDS двойной канал (eDP опционально); HDMI 1920×1080@60Hz; LVDS 1920×1200@60Hz
• USB: 4×USB3.0 (5Gbps); 8×USB2.0 (480Mbps)
• Внутренние интерфейсы: 2×SATA3.0 (6Gbps), HDA аудио, 2×COM, 8-bit GPIO, watchdog, LPC, SMBUS
• Питание: Vin 8.5–20V (±5%); ATX: 12V, 5VSB
• Габариты: 95×95 мм
• Рабочая температура: 0–60°C; температура хранения: -40–85°C
• Поддерживаемые ОС: Windows 10, Linux
