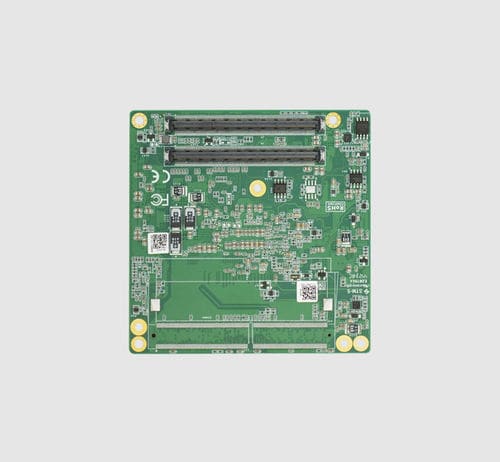

Модуль для управления ECM-SKY6U2

для обработки данныхдля телемониторингаUSB

Обзор продукта
ECM-SKY6U2 — модуль COM Express Type 6 Compact (95×95 мм) на базе энергоэффективных процессоров Intel Skylake‑U 6-го поколения. С TDP 15W и поддержкой DDR4 он предназначен для промышленных встроенных систем, требующих сбалансированной вычислительной и графической мощности в компактном форм-факторе.

Ключевые особенности

• Варианты CPU: Intel Skylake‑U i7-6600U / i5-6300U / i3-6100U (2 ядра / 4 потока, TDP 15W)
• Форм-фактор COM Express Type 6 Compact, 95×95 мм
• Двухканальная DDR4 2133MHz, до 16 ГБ (2×SO‑DIMM)
• 1×PCIe x4 (опционально 1×PCIe x2 + 2×PCIe x1)
• Выводы дисплея: DDI (HDMI/DVI/DP), VGA, eDP/LVDS — DP/eDP до 4096×2304@60Hz, HDMI до 4096×2304@24Hz
• Встроенные интерфейсы: Gigabit LAN (Intel i219), 4×USB3.0, 4×USB2.0, 3×SATA3.0 (зависит от CPU), 1×COM, HDA аудио, 8‑bit GPIO, TPM2.0
• Рабочий диапазон: 0~60°C (работа), -40~85°C (хранение); питание ATX/AT

Описание
ECM-SKY6U2 использует процессоры Skylake‑U для эффективной двухъядерной работы с интегрированной Intel HD Graphics 520, что подходит для HMI и задач управления с графическими требованиями в условиях ограниченного энергопотребления. Компактный форм‑фактор (95×95 мм) позволяет внедрять модуль в промышленные панели, портативные тестовые приборы и встроенные контроллеры с ограниченным пространством.

Оперативная память реализована через два слота SO‑DIMM в режиме dual‑channel DDR4 2133MHz, до 16 ГБ. Для расширения предусмотрен PCIe x4 (конфигурируемый как x2 + x1 + x1) для подключения компактных карт расширения — беспроводных модулей, адаптеров I/O или плат сбора данных.

Применения

• Промышленные панельные ПК и HMI
• Портативные приборы для тестирования и инспекции
• Встроенные терминалы управления и шлюзы
• Автомобильные инфотейнмент‑системы и киоски
• Медицинский мониторинг и умные торговые устройства (при ограничениях по размерам и энергопотреблению)

Технические характеристики

• Модель: ECM-SKY6U2
• Форм-фактор: COM Express Type 6 Compact (95×95 мм)
• CPU: Intel Skylake‑U i7-6600U / i5-6300U / i3-6100U (2C/4T, до 3.4GHz для i7-6600U), TDP 15W
• Чипсет: SoC
• Память: DDR4 2133MHz, 2×SO‑DIMM, до 16 ГБ
• PCIe: 1×PCIe x4 (опционально 1×PCIe x2 + 2×PCIe x1)
• Видео: DDI (HDMI/DVI/DP), VGA, eDP/LVDS; DP/eDP до 4096×2304@60Hz, HDMI до 4096×2304@24Hz
• I/O: 4×USB3.0, 4×USB2.0, 1×COM, 1×HDA аудио, 8‑bit GPIO, LPC, SMBus
• Сеть: 1×Gigabit LAN (Intel i219)
• Накопители: до 3×SATA3.0 (в зависимости от CPU)
• Безопасность: TPM 2.0
• Питание: ATX/AT; макс. потребление 54W
• Рабочая температура: 0~60°C; хранение: -40~85°C
• Поддержка ОС: Windows 10 1809, Yocto 2.4 Rocko
