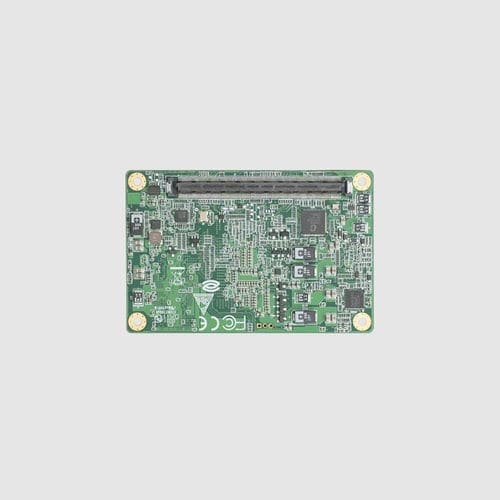

Модуль для телемониторинга ECM-A121

USB

Обзор продукта
ECM-A121 — это комм-модуль COM-Express Type 10 Mini (84×55mm) на базе платформ Intel N97 / i3-N305 с on-board LPDDR5 памятью и опциональным eMMC. Доступные процессоры: N97 (4 ядра, до 3.6GHz, 12W), i3-N305 (8 ядер, до 3.8GHz, 15W), X7211E (2 ядра, 3.2GHz, 6W) и X7213E (2 ядра, 3.2GHz, 10W). Компактный форм-фактор 84×55mm и интегрированные интерфейсы делают модуль подходящим для встраиваемых промышленных решений на периферии и IoT-терминалов с ограниченным пространством.

Особенности продукта

• Поддержка Intel N97 / i3-N305 / X7211E / X7213E; диапазон TDP 6–15W
• Форм-фактор COM-Express Type 10 Mini, ультракомпактная плата 84×55mm
• On-board LPDDR5 4800MHz, до 16GB (без сокета)
• Интегрированный контроллер Intel i226 2.5GbE и опциональный eMMC 64GB/128GB
• Гибкая конфигурация PCIe: 4×PCIe x1 (по умолчанию) или 2×PCIe x2 (опционально)
• Поддержка дисплея: 1×LVDS Single (или eDP) + 1×DDI (HDMI/DP); HDMI2.0b до 4K@60Hz
• Широкий диапазон входного напряжения 4,75V–20V; рабочая температура 0–60°C для промышленных edge и IoT-приложений

Технические характеристики
ECM-A121
Тип продукта: COM-Express Type 10 Mini core-модуль
Размер: 84×55mm
CPU (опции): Intel N97 (4 ядра, 3.6GHz, 12W) / i3-N305 (8 ядер, 3.8GHz, 15W) / X7211E (2 ядра, 3.2GHz, 6W) / X7213E (2 ядра, 3.2GHz, 10W)
Чипсет: SoC
Память: On-board LPDDR5 4800MHz
Макс. память: до 16GB (on-board, без сокета)
Интегрированная графика: Intel UHD Graphics
PCIe расширение: конфигурируемо 4×PCIe x1 или 2×PCIe x2
Видео-выходы: 1×LVDS (или eDP) + 1×DDI (HDMI/DP); HDMI2.0b до 4096×2160@60Hz
USB: 2×USB3.2, 8×USB2.0
Серийные порты: 2×COM
Сеть: 1×2.5GbE (Intel i226)
SATA: 2×SATA3.0 (опционально)
Хранилище: eMMC 64GB / 128GB (опционально)
Аудио: 1×HDA
GPIO: 4×GPO / 4×GPI
Watchdog: поддерживается
Питание: 4,75V–20V
Рабочая температура: 0–60°C
Температура хранения: -40–85°C
Поддерживаемые ОС: Windows / Linux
