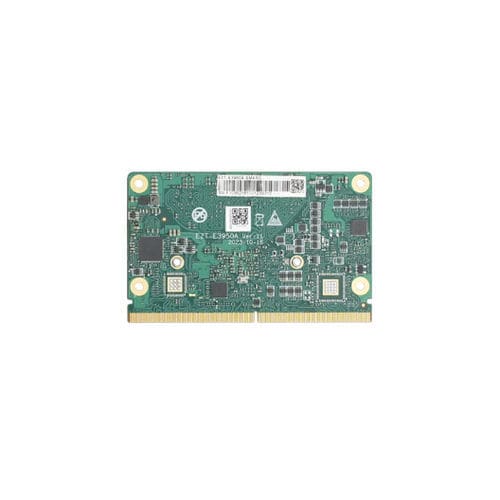

Модуль для телемониторинга EZT-E3950

USB

Обзор продукта
EZT-E3950A(B) — это модуль SMARC 2.11 на базе процессора Intel Atom X7-E3950. Модуль оснащён встроенной памятью LPDDR4 и широким набором интерфейсов (CSI/SDIO/UART/I2C и др.), поддерживает двойной вывод видео и подключение камер, предназначен для IoT-шлюзов, встроенных систем компьютерного зрения и лёгких edge-устройств.

Ключевые характеристики

• Intel Atom X7-E3950, 4 ядра / 4 потока, 2.0 GHz (до 2.6 GHz), TDP 10 W
• On-board LPDDR4 (1600/2133/2400 MHz), до 8 ГБ
• 1× PCIe 2.0 x4; 1× SATA 3.0; 64 ГБ eMMC опционно
• Двойной видеовыход (eDP→LVDS + DDI, конфигурируемый в HDMI/DP); DP до 4096×2160@60Hz
• 2× USB 3.0, 4× USB 2.0; Intel i211-AT Gigabit LAN (1×, опционно 2×); 1× HDA аудио
• 2× CSI интерфейса для камер; 1× SDIO; 4× UART; 5× I2C; 1× SPI; 1× SMBUS; 1× 8-bit GPIO
• Форм-фактор SMARC 2.11, 82 × 50 × 1.2 мм; рабочая температура 0°C–60°C

Технические характеристики
Модель: EZT-E3950A(B)
Тип: Модуль SMARC 2.11
Процессор: Intel Atom X7-E3950 (4 ядра / 4 потока)
Базовая частота: 2.0 GHz (до 2.6 GHz)
Кэш: 2 MB L3
TDP: 10 W
Память: On-board LPDDR4 1600/2133/2400 MHz, макс. 8 ГБ
Хранение: 64 ГБ eMMC (опция) + 1× SATA 3.0
Расширение: 1× PCIe 2.0 x4
Дисплей: eDP→LVDS + DDI (конфигурируемый HDMI/DP); DP 4096×2160@60Hz, HDMI 3840×2160@30Hz, eDP 3840×2160@60Hz, LVDS 1368×768@60Hz
USB: 2× USB 3.0, 4× USB 2.0
Сеть: Intel® Ethernet Controller i211-AT (1× LAN, опция 2× LAN)
Аудио: 1× HDA
GPIO/Серия/Шины: 1× 8-bit GPIO, 4× UART, 5× I2C, 1× SPI, 1× SMBUS
Камера/IO: 2× CSI, 1× SDIO
Питание: DC 5V ±5%
Кнопки: 1× Power Button; 1× Reset Header Pin
Рабочая температура: 0°C–60°C
Температура хранения: -40°C–85°C
Влажность: 5%–85% (0–45°C без конденсации)
Габариты: 82 × 50 × 1.2 мм
Цвет PCB: Зелёный
ОС: Windows 10 (1809/1607), Linux, Yocto YP2.5(4.14)/YP2.7(4.19)

Области применения

• Промышленные шлюзы и преобразователи протоколов
• Встроенные системы зрения и интеллектуальные камеры
• Цифровые табло и интерактивные терминалы
• Лёгкое edge-вычисление и IoT-устройства

Совместимость и ПО
Поддерживает Windows 10 и распространённые дистрибутивы Linux; доступен Yocto BSP. Предоставляются драйверы Intel Ethernet и драйверы для распространённых интерфейсов отображения для интеграции и разработки.
