Модуль для телемониторинга ECD-TYPE7A

USB

Описание продукта

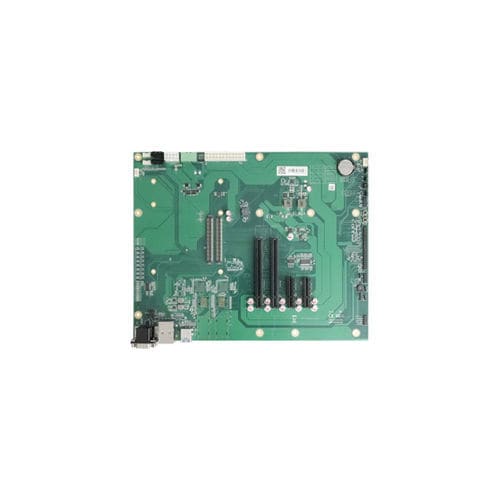

ECD-TYPE7A — плата-носитель COMe Express Type 7 для модулей ядра Type 7. Соответствует габаритам ATX (304,8×243,8mm) и предоставляет расширение и интерфейсы, предназначенные для сетевой связи и серверных приложений.

Особенности продукта

• Плата-носитель COMe Express Type 7, разработанная для модулей ядра Type 7
• Размер ATX: 304,8×243,8mm для большого пространства расширения
• PCIe-расширение: 1×PCIe x16 + 1×PCIe x8 + 2×PCIe x4 для развертывания с несколькими платами (скоростные NIC, NVMe HBA, FPGA-ускорители)
• Хранилище и I/O: 2×SATA3.0, фронтальная панель 4×USB3.0, 1×порт RJ45
• Двойные последовательные порты: 2×DB9 (RS232) для промышленной связи
• Интерфейсы отладки и разработки: CPLD, CGBC, LPC, 2×I2C, GPIO, FPANEL
• Сигналы фронтальной панели: PWR, HDD LED, RST, FPANEL; поддержка кнопок Sleep и LID
• Двойной вход питания: ATX (VCC) и DC 12–19V
• Рабочая температура: 0–60°C; Температура хранения: -40–85°C
• Совместима с Windows и Linux

Технические характеристики

• Модель: ECD-TYPE7A (плата-носитель COMe Express Type 7)
• Размер: 304,8×243,8mm (ATX)
• Совместимый модуль: Type 7 core module
• PCIe слоты: 1×x16, 1×x8, 2×x4
• SATA: 2×SATA3.0
• USB: фронтальная панель 4×USB3.0
• Сеть: 1×RJ45
• Последовательные порты: 2×DB9 (RS232)
• Интерфейсы отладки: CPLD, CGBC, LPC, 2×I2C, GPIO, FPANEL
• Сигналы фронтальной панели: PWR, HDD LED, RST, FPANEL
• Кнопки: Sleep, LID
• Питание: ATX (VCC) / DC 12–19V
• Рабочая температура: 0–60°C
• Температура хранения: -40–85°C
• Операционные системы: Windows, Linux
