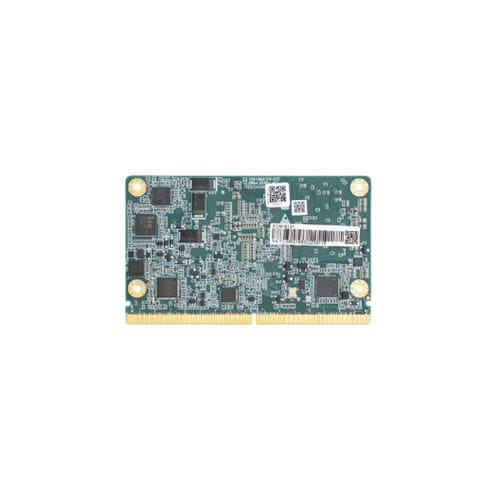

Модуль для передачи данных ECM-S121

для обработки данныхдля телемониторингаUSB

Описание продукта
ECM-S121 оснащен процессором Intel Alder Lake‑N N97 (4 ядра / 4 потока, базовая частота 2,0 ГГц, TDP 12 Вт), обеспечивая сбалансированную вычислительную производительность при низком энергопотреблении. Модуль имеет встроенную память LPDDR5 4800 МГц до 8 ГБ с поддержкой IBECC для повышения надежности данных. Расширение и хранение: 1×PCIe 3.0 x4 (может разделяться на 3×PCIe x1 или 1×PCIe x2 + 1×PCIe x1), 1×SATA 3.0 и 64 ГБ eMMC на плате. Видео: три выхода (eDP/LVDS и DDI конфигурируемый для HDMI/DP++), до 4096×2160@60Hz. Сеть: 2×контроллера Intel i226‑AT 2,5 GbE. Питание DC 4,75–5,25 V. Рабочая температура 0–60°C; применим для промышленной автоматизации, edge‑шлюзов и встроенных систем.

Особенности продукта

• Процессор Intel Alder Lake‑N N97, 4 ядра / 4 потока, 2,0 ГГц
• Встроенная LPDDR5 4800 МГц с IBECC, до 8 ГБ
• 1×PCIe 3.0 x4 (с возможностью разделения)
• Хранение: 1×SATA 3.0 + 64 ГБ eMMC на плате
• Три видеовыхода (eDP/LVDS; DDI конфигурируемый HDMI/DP++), поддержка 4K@60Hz
• Порты: 2×USB 3.0 + 4×USB 2.0; 2×Intel i226‑AT 2,5 GbE; 1×HDA/I2S аудио; 1×13 GPIO
• Формат SMARC 2.0, размеры 82×50×5,5 мм
• Рабочая температура: 0 ~ 60°C
• Поддержка ОС: Windows 10/11 и Linux

Характеристики / технические спецификации

• Модель: ECM-S121
• Тип продукта: SMARC 2.0 модуль
• Процессор: Intel Alder Lake‑N N97
• Ядра / потоки: 4 / 4
• Базовая частота: 2,0 ГГц
• L3 кеш: 6 МБ
• TDP: 12 Вт
• Чипсет: Alder Lake‑N SOC
• BIOS: AMI EFI BIOS
• Тип памяти: LPDDR5 4800 МГц (поддержка IBECC)
• Макс. память: 8 ГБ (onboard)
• Сокет памяти: Onboard
• Слот расширения: 1×PCIe 3.0 x4 (конфигурируемый)
• SATA: 1×SATA 3.0
• eMMC: 64 ГБ onboard
• Видеовыходы: 3 (eDP/LVDS и DDI конфигурируемый HDMI/DP++)
• Макс. разрешение DP: 4096×2160@60Hz (DP 1.2)
• Макс. разрешение HDMI: 4096×2160@60Hz
• Макс. разрешение eDP: 1920×1080@60Hz
• Макс. разрешение LVDS: 1920×1200@60Hz
• USB 3.0: 2×
• USB 2.0: 4×
• Ethernet контроллер: Intel® Ethernet Controller i226‑AT (10M/100M/1000M/2.5G)
• LAN порты: 2×
• Аудио: 1×HDA/I2S
• GPIO: 1×13 GPIO
• Сериальные порты: 1×COM (4‑Wire) + 3×COM (2‑Wire)
• SMBus: 1×
• SPI: для программирования BIOS
• eSPI: поддерживается
• I2C: поддерживается
• Тип питания: DC AT: VCC
• Напряжение питания: DC 4,75 ~ 5,25 V
• Рабочая температура: 0°C ~ 60°C
• Температура хранения: -40°C ~ 85°C
• Рабочая влажность: 5% ~ 85% (0~45°C, без конденсации)
• Габариты: 82 × 50 × 5,5 мм
• Цвет PCB: зеленый
• ОС: Windows 10/11, Linux
