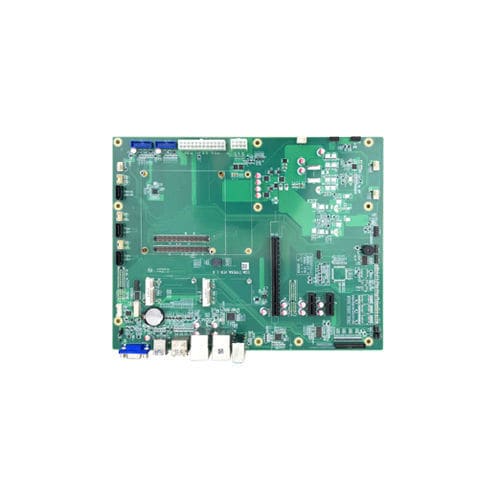

Модуль для телемониторинга ECM-TYPE6A

USB

Обзор продукта
ECM-TYPE6A — промышленная плата-носитель COM-Express Type 6, разработанная для высокопроизводительных встроенных приложений. Поддерживает модули COM-Express Type 6 Basic и Compact, предоставляет полный набор I/O, хранения и расширений для промышленных систем, медицинских устройств, цифровых табло и систем видеонаблюдения.

Ключевые характеристики

• Совместима с модулями COM-Express® Type 6 (разъем COM-E 220 контактов)
• Поддержка хранения: 3×SATA 3.0 и 1×mSATA
• Четыре независимых видеовыхода: 2×DDI (настраиваемые как HDMI/DP), 1×DDI (настраиваемый как VGA), 1×LVDS (опционально eDP)
• Слоты расширения: 1×PCIe x16, 1×PCIe x4, 2×PCIe x1, 1×Mini PCIe
• USB: 4×USB 3.0 (2 фронтальных, 2 через разъем) и 4×USB 2.0 (фронтальные)
• Серийные интерфейсы и I/O: 4×DB9 (SIO), 2×RS232 через разъем, 1×8-бит GPIO, 1×LPT, LPC
• Сеть: 2×RJ45 гигабитный Ethernet
• Режимы питания: выбор между ATX и AT

Технические характеристики

• Модель: ECM-TYPE6A
• Габариты: 304,8×243,84×4,2 мм
• Видеовозможности: до 4 независимых выходов (HDMI, DP, VGA, LVDS/eDP)
• Интерфейсы хранения: 3×SATA 3.0, 1×mSATA
• PCIe: 1×x16, 1×x4, 2×x1
• Серийные порты: всего 6 COM (4×DB9 + 2×RS232 через разъем)
• USB: 2×USB3.0 фронтальные, 2×USB3.0 через разъем, 4×USB2.0 фронтальные
• Ethernet: 2×RJ45 10/100/1000 Mbps
• Аудио: 1×3.5 мм разъем
• Питание: ATX (VCC, VSB) / AT (VCC)
• Рабочая температура: -20…70 °C; температура хранения: -40…85 °C; влажность работы: 10–90% без конденсации
• Цвет PCB: зеленый
• Поддерживаемые ОС: Windows, Linux
