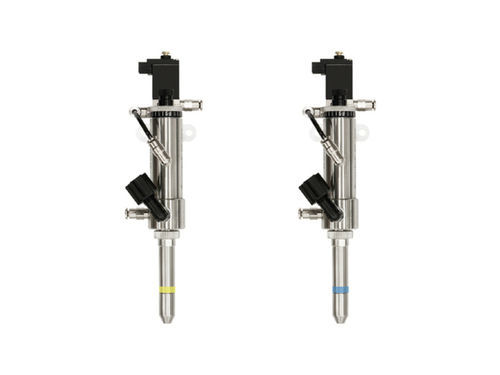

Клапан для микродозирования ASYMTEK Select Coat®

дозирование жидкостидля распыленияручной

Обзор
Серия клапанов Select Coat® (SC-300 Multi-Mode и SC-350 Select Spray) полностью совместима с системами конформного покрытия Select Coat® SL-940 и SL-1040, а также с программным обеспечением EasyCoat®. Клапаны обеспечивают точное и повторяемое избирательное нанесение и распыление для требовательных задач конформного покрытия.

SC-300 Multi-Mode клапан
Один клапан с тремя программируемыми режимами нанесения, покрывающий точечные, широкие и ультратонкие пленочные применения без смены оборудования.

• Режим «Bead» (капля/шнур): точечное/шнуровое нанесение для дискретных компонентов и узких зон запрета (keep-out).
• Режим монofilемента: формирует широкие шаблоны покрытия с чистыми краями для точного покрытия больших площадей.
• Режим «Swirl» (вихревой): обеспечивает формирование очень тонких пленок при умеренной селективности.

SC-350 Select Spray клапан
Разработан для селективного распыления материалов с более высокой вязкостью, при этом обеспечивая контроль кромки и снижение нитевидности (stringing).

• Точные допуски по краю для избегания зон запрета.
• Минимизирует образование «паутин» при использовании растворительно-основных жидкостей.
• Обеспечивает тонкие, равномерные покрытия при более высокой скорости линии в широком диапазоне вязкостей.

Продвинутые технологические возможности

• Двойной одновременный pitch — ручной и программируемый: покрытие двух деталей параллельно для увеличения пропускной способности; электронное управление pitch с датчиками и обратной связью от энкодера для автоматизированных и повторяемых настроек и программирования pitch для каждого продукта.
• Четыре позиции наклона: автоматическое переключение между вертикальным положением и четырьмя наклонами по 30° (вправо, влево, вперед, назад) для улучшенного доступа и покрытия сложных сборок; наклон и вращение полностью программируемы.

Преимущества по стоимости владения, выходу и времени работы

• SC-300 объединяет три режима в одном клапане, уменьшая необходимость в нескольких клапанах и сокращая смены оборудования.
• SC-350 оптимизирует распыление тонкой пленки и снижает нитевидность, улучшая качество покрытия.
• Отличное определение кромок и высокая селективность вблизи зон запрета сокращают дефекты, переделки и брак, повышая выход с первой прохождения.
• Возможность параллельного покрытия может сократить время цикла до ~50% при соответствующих условиях.
• Автоматизация pitch, вращения и наклона снижает ручные настройки оператора и время переналадки, увеличивая время безотказной работы.

Поддерживаемые системы

• Совместимо с ASYMTEK Select Coat SL-940 (система конформного покрытия).
• Совместимо с ASYMTEK Select Coat SL-1040 (система конформного покрытия).
• Интеграция с EasyCoat® для управления процессом и программирования.

Поддерживаемые опции

• Интеграция EasyCoat®.
• Двойной одновременный кронштейн для параллельного нанесения.
• Аксессуар наклона на четыре позиции для повышения доступности и покрытия.

Технические характеристики / Ключевые особенности

• Семейство продукта: Select Coat® Valve Series (SC-300 Multi-Mode, SC-350 Select Spray).
• Совместимость: разработано для интеграции с системами Select Coat SL-940 и SL-1040 и ПО EasyCoat®.
• Режимы SC-300: Bead (шнур/капля), Monofilament, Swirl — программируемые для точечных, широких и ультратонких пленочных применений.
• SC-350: рассчитан на материалы с высокой вязкостью; обеспечивает точный контроль кромки и снижение нитевидности при растворительно-основных жидкостях.
• Управление pitch: двойной одновременно ручной и программируемый pitch; электронное управление с датчиками и обратной связью от энкодера; программируемые настройки pitch по продукту.
• Наклон/вращение: 4 позиции наклона (вертикально + четыре наклона по 30°); полностью программируемые наклон и вращение.
• Производственные преимущества: высокая селективность, улучшенный выход с первой проходки, снижение переделок/брака; параллельное покрытие может снизить время цикла до ~50% в зависимости от применения.
• Сферы применения: прецизионное конформное покрытие с контролем вблизи зон запрета, формирование тонких пленок и чистое селективное распыление для широкого спектра материалов.
