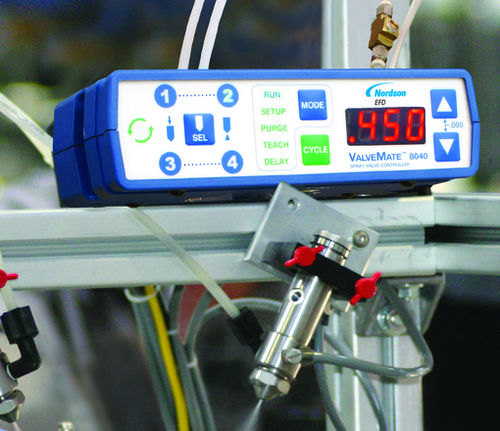

Устройство управления давления ValveMate™

для клапанаэлектронноецифровое

Обзор
Контроллеры распылительных клапанов Nordson EFD ValveMate обеспечивают точное формирование распыляющегося рисунка за счёт подачи воздуха низкого объёма и низкого давления (LVLP) на сопло. Регулируемый регулятор давления воздуха на сопле (типично 0–30 psi; для 7140 также доступен вариант 0–100 psi) и быстрое срабатывание пневматических соленоидов обеспечивают высокую эффективность переноса с уменьшенным переопылением. Контроллеры разработаны для быстрой настройки, интеграции с ПЛК и надёжной работы в автоматизированных линиях.

Особенности и преимущества

• Независимые программируемые каналы управления (одно- или двухканальные модели)
• Конструкция LVLP для повышения эффективности переноса и снижения переопыления
• Регулятор давления воздуха на сопле: регулируемый (0–30 psi стандартно; опция 0–100 psi для некоторых 7140)
• Задержка отключения воздуха: регулируется в диапазоне 0,0–2,5 с
• Энергонезависимая память сохраняет настройки при отключении питания
• Быстродействующие пневматические соленоиды для точного управления временем
• Удобное сопряжение с ПЛК и автоматизированным оборудованием

Доступные модели

• ValveMate 8040 — контроллер, управляющий до двух распылительных клапанов; требует внешних соленоидных блоков (продаются отдельно)
• ValveMate 7140 — контроллер для одной распылительной клапана; встроенные соленоиды; доступен в исполнениях 0–30 psi и 0–100 psi

Номера деталей (выборочно)
7015341 — 7140 Spray Valve Controller, 0–30 psi (0–2 bar) — для клапанов 781Mini, 781S, 784S, 787MS
7015429 — 7140 Spray Valve Controller, 0–100 psi (0–7 bar) — для клапанов 781Mini, 781S, 784S, 787MS
7022120 — 8040 Spray Valve Controller* — для клапанов 781Mini, 781S, 784S, 787MS

Комплекты соленоидов
7022250 — комплект соленоидов, два последовательных соленоида для сопла/приводного воздуха — для ValveMate 8040
7022251 — комплект соленоидов, два двойных блока для сопла/приводного воздуха — для ValveMate 8040

Примечания

• При заказе ValveMate 8040 выберите соответствующий соленоидный блок в зависимости от числа используемых распылительных клапанов.
• Каждый комплект соленоида включает предварительно проложенный 6‑контактный разъём и корпус, кабельный жгут 3,6 м (12 ft), входной воздушный шланг и быстросъёмные фитинги.

Характеристики / технические данные

• Регулятор давления на сопле: регулируемый, типично 0–30 psi (0–2 bar); для 7140 также доступен вариант 0–100 psi (0–7 bar)
• Дизайн: LVLP для высокой эффективности переноса
• Управление: независимые программируемые каналы (одно/двухканальные)
• Задержка отключения воздуха: 0,0–2,5 с (регулируется)
• Память: энергонезависимая
• Поддерживаемые клапаны: 781Mini, 781S, 784S, 787MS
• Конфигурация 8040: управление до двух клапанов (внешние соленоиды)
• Конфигурация 7140: управление одним клапаном (встроенные соленоиды)
• Интерфейсы: простая интеграция с ПЛК и системами автоматизации
• Комплекты соленоидов: включают разъём, корпус, кабель, входной шланг и фитинги
