Оптическая система контроля OptiSure™

автоматизированная

Обзор

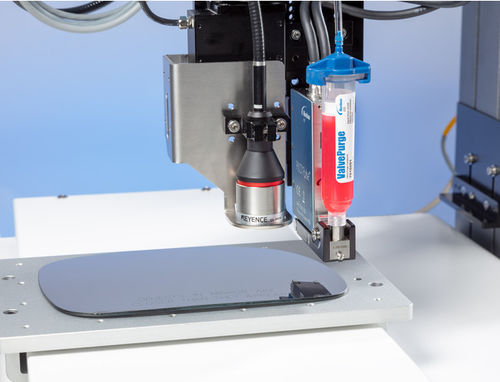

Программное обеспечение OptiSure AOI от Nordson EFD использует существующую камеру автоматизированной системы дозирования для проверки ширины и диаметра жидких отложений с целью верификации соответствия требованиям дозирования и точности размещения. В сочетании с дополнительным комплектом OptiSure Confocal Laser оно также измеряет высоту отложений для полной 3D-проверки. OptiSure повышает точность отложений и управление процессом за счёт обратной связи по замкнутому циклу и предоставляет автоматизированные данные контроля качества, сокращая время и затраты на проверку. Интеграция с программным обеспечением DispenseMotion™ упрощает настройку и программирование.

Проверка точности отложений
Визионная система OptiSure выполняет точные 2D-измерения (ширина/диаметр) и при использовании конфокального лазера — 3D-измерения высоты для определения размерной точности независимо от прозрачности жидкости или отражательной способности подложки. Оператор получает мгновенную информацию pass/fail, что исключает необходимость в дополнительном оборудовании QC.

Особенности

• Мгновенная обратная связь по качеству
• 2D-проверка ширины/диаметра методом vision; 3D-проверка высоты конфокальным лазером (опция)
• Обратная связь по замкнутому циклу для управления процессом
• Автоматическая оптическая инспекция, совместимая с существующими камерами для дозирования

Преимущества

• Экономия времени и затрат за счёт автоматизированных данных QC
• Критерии pass/fail поддерживают непрерывное улучшение процесса дозирования
• Интеграция с DispenseMotion™ упрощает настройку и программирование
• Снижает необходимость приобретать отдельное оборудование QC

Номера деталей и совместимость

• 7365229 — OptiSure AOI Software (лицензия на ПО)
• 7364992 — OptiSure Confocal Laser Kit (опция, включает 3D-измерение высоты)
• Совместимые серии роботов: EV, RV, GV, PRO, PROPlus (см. совместимость по номеру детали)

Технические характеристики

• Продукт: OptiSure™ Automated Optical Inspection (AOI) software
• Опция: OptiSure Confocal Laser Kit для 3D-измерения высоты
• 2D-измерения через vision; 3D-измерения высоты через конфокальный лазер (опция)
• Обнаруживает отложения независимо от прозрачности жидкости или отражательной способности подложки
• Обратная связь по замкнутому циклу для автоматизированного QC pass/fail
• Интегрируется с программным обеспечением DispenseMotion™
