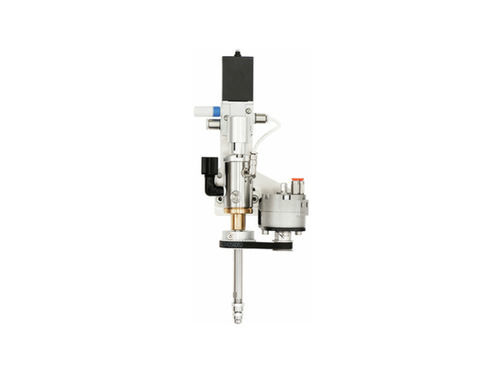

Система нанесения покрытия пленкой ASYMTEK Select Coat SC-280

для производствавысокоскоростная

Обзор
Select Coat® SC-280 — это филмовый аппликатор, объединяющий скорость, точность и управление процессом для максимизации эффективности нанесения и производительности. Высокоскоростное нераспылительное нанесение обеспечивает превосходную четкость краев и точное включение/выключение, формируя равномерные покрытия с минимальным overspray, что сокращает необходимость маскирования, расход материалов и переделки. Для повышения стабильности процесса SC-280 доступен в циркуляционной конфигурации с замкнутым управлением температурой для поддержания постоянной вязкости и качества покрытия. Аппарат разработан для автоматического селективного нанесения низковязких конформных покрытий (<125 cP); влажная толщина пленки составляет 12,5–100 μm (0,5–4 mil) для растворосодержащих материалов и 100–250 μm (4–10 mil) для материалов с 100% твердых веществ.

Точность и производительность
Высокоскоростное нераспылительное нанесение пленки обеспечивает стабильное покрытие переменной ширины с точной четкостью краев и эффективным использованием материала.

Ключевые преимущества

• Почти 100% эффективность переноса, повышение использования материала примерно на 30–50%
• Точное селективное нанесение с отличной четкостью краев
• Высокая скорость нанесения (до 750 мм/с / 30 in/s) для быстрого пропуска изделий
• Снижает overspray, необходимость маскирования и переделку по сравнению с распылительными методами
• Нержавеющие каналы для жидкости, совместимые с широким спектром химии конформных покрытий
• Опциональные наклонные аксессуары улучшают доступ к узким или наклонным поверхностям

Идеальные области применения

• Автоматическое селективное покрытие PCBA с определёнными зонами шаблона
• Процессы покрытия, где маскирование дорого или непрактично
• Производственные среды среднего и большого объёма
• Низковязкие конформные покрытия (похожие по вязкости на воду или чуть более густые)

Экономика владения, выход продукции и преимущества времени работы

• Снижение общей стоимости владения за счёт уменьшения маскирования, overspray и потерь материала
• Повышение выхода с первой попытки за счёт нанесения равномерных пленок с чёткими кромками, соблюдающими зоны запрета
• Снижение переделок и брака благодаря предсказуемому и равномерному нанесению
• Увеличение пропускной способности за счёт высокоскоростного нанесения пленки
• Улучшение времени безотказной работы и надёжности благодаря прочной нераспылительной конструкции с возможностями управления процессом

Поддерживаемые системы и ПО (примеры)

• ASYMTEK Select Coat SL-940
• ASYMTEK Select Coat SL-1040
• ASYMTEK Vantage Series
• ASYMTEK Forte Series
• ASYMTEK Spectrum II
• ASYMTEK Quantum Q-6800
• MARCH AP Batch Series
• MARCH FlexTRAK Series
• MARCH SPHERE Series
• MARCH VIA Series

Поддерживаемые опции (примеры)

• Наклонный аксессуар пятой оси ASYMTEK
• Опции ширины лазерного вентилятора
• Двойной одновременный кронштейн
• ПО ASYMTEK EasyCoat
• Система контроля вязкости ASYMTEK

Характеристики / технические спецификации

• Предназначен для низковязких конформных покрытий: работа при <125 cP
• Влажная толщина пленки (растворители): 12,5 – 100 μm (0,5 – 4 mil)
• Влажная толщина пленки (100% твердых): 100 – 250 μm (4 – 10 mil)
• Максимальная скорость нанесения: до 750 мм/с (30 in/s)
• Эффективность переноса: близка к 100% (повышение использования материала ~30–50%)
• Нераспылительная, высокоскоростная технология нанесения пленки с точной четкостью краев
• Опциональная циркуляционная конфигурация с замкнутым управлением температурой для контроля вязкости
• Нержавеющие каналы жидкости, совместимые с различными химическими составами покрытий
• Опциональные наклонные/фиксационные аксессуары для угловых или ограниченных геометрий
