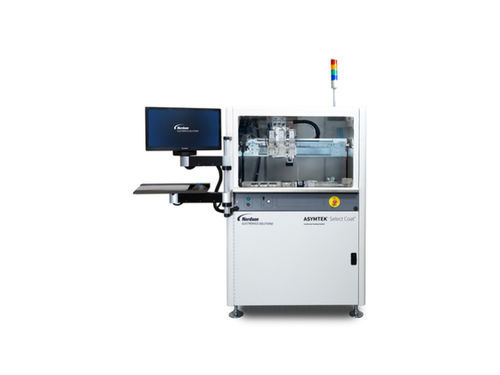

Система нанесения покрытия для производства Select Coat® SL-1040

напольная

Обзор
ASYMTEK Select Coat SL-1040 — платформа для массового селективного нанесения конформных покрытий на электронные сборки. Система объединяет ультразвуковую станцию очистки, продвинутые конфигурации клапанов и программное обеспечение ASYMTEK EasyCoat 6 для повышения времени безотказной работы, повторяемости и выхода годной продукции с первого прохода.

Ключевые новшества и функции
SL-1040 оснащён программируемой ультразвуковой станцией очистки (патент в процессе), которая за счёт кавитации удаляет отложения на соплах и кончиках игл без механической чистки. Станция взаимодействует с системой самовыравнивания уровня растворителя, автоматически поддерживая уровень и отправляя настраиваемые уведомления о пополнении с разрешённым периодом ожидания.

Производительность и точность
Платформа обеспечивает точность порядка ±100 µm и ориентируется на показатель мощности процесса Cmk ≥ 1.67. Лазерное определение высоты и система высокомагнификационного зрения обеспечивают точное избегание «запретных зон» и повышенную селективность для разных конструкций плат.

Trim‑пакеты и режимы нанесения
Доступны настраиваемые trim‑пакеты для оптимизации работы под конкретные диапазоны вязкости и производственные требования. Поддерживаемые режимы нанесения включают:

• Селективность – конфигурации с переключением двойного клапана и комбинации технологий клапанов для минимизации маскировки и контроля зон запрета.
• Продуктивность – одновременное нанесение двумя клапанами и программируемая регулировка шага для покрытия multi‑up деталей и сокращения цикла.
• Точность – лазерное определение высоты, высокомагнификационное зрение и сочетание клапанов для обработки тонких деталей.
• Productivity Plus – одновременное нанесение двойным клапаном с опцией третьего клапана для покрытия больших площадей и труднодоступных зон.
• Multi‑Efficiency – решения с тремя клапанами для выполнения нескольких операций на одной плате, включая формирование гелевых дамб.

Ультразвуковая очистка и обслуживание
Ультразвуковая станция программируется через EasyCoat 6 и может запускаться в заданные оператором моменты (например: перед простоем, при запуске программы, после простоя или периодически). При установке наконечника клапана в станцию запускается цикл очистки, при котором высокочастотные волны перемешивают растворитель и удаляют отложения, недоступные для статической очистки, что снижает неплановые простои.

Поддерживаемые жидкости
Система поддерживает низковязкие растворительсодержащие жидкости (~25–125 cps) и средне‑вязкие/высокосодержательные по твёрдым частицам жидкости (~125–1200 cps), в зависимости от trim‑пакета и выбора клапанов.

Программное обеспечение и интеграция
ASYMTEK EasyCoat 6 обеспечивает программирование, управление расписанием очистки и инструменты профилактического обслуживания. Платформа интегрируется с аппликаторами ASYMTEK, такими как SC‑450 PreciseCoat Jet, и поддерживает опции управления потоком и вязкостью.

Применение
Разработано для конформного покрытия в массовом производстве электроники, где критичны повторяемость, выход годной продукции с первого прохода и время безотказной работы: селективная защита плат, multi‑up нанесение и линии с высоким mix‑производством.

Технические характеристики

• Бренд: ASYMTEK
• Модель: Select Coat SL-1040
• Точность платформы: ±100 µm (типично)
• Способность процесса: целевой Cmk ≥ 1.67
• Ультразвуковая станция очистки: патент в процессе; программируемая через EasyCoat 6; кавитационная очистка сопел/наконечников
• Система растворителя: самовыравнивающаяся с автоматическим управлением уровня, настраиваемыми уведомлениями о пополнении и периодом ожидания
• Поддерживаемые диапазоны вязкости: ~25–125 cps (низкая вязкость); ~125–1200 cps (средняя/высокая)
• Конфигурации клапанов: двойной клапан, двойной + третий клапан (тройной)
• Зрение и сенсоры: высокомагнификационная система зрения и лазерное определение высоты
• Функции производительности: одновременное нанесение двойным клапаном, программируемый шаг, возможность multiple‑up
• ПО: ASYMTEK EasyCoat 6; совместимо с SC‑450 PreciseCoat Jet и смежными аппликаторами
