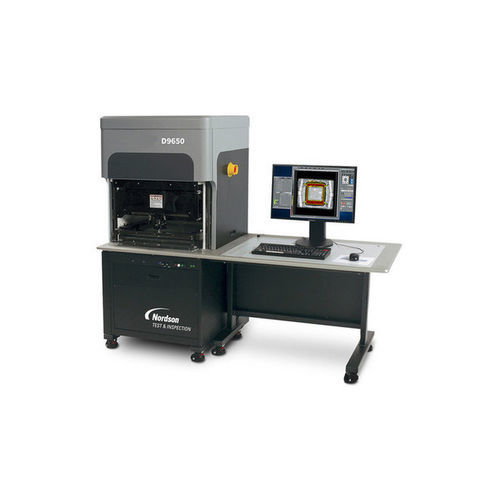

Микроскоп для контроля AMI D9650Z C-SAM®

для исследованийинвертированныйнастольный

Обзор
Это первый акустический микроскоп с инвертированным преобразователем, позволяющий сканировать образцы с нижней стороны. D9650Z включает новейшую технологию C-SAM с расширенными функциями для тестирования силовых модулей, а также для выполнения стандартных операций C-SAM. Конфигурация системы оптимизирована для проверки целостности соединения радиатора, толщины слоя соединения и сварки проводов. Работая на платформе Sonolytics с технологией PolyGate, D9650Z подходит для анализа отказов, разработки процессов и QC-скрининга в условиях малосерийного производства.

Особенности

• WaterPlume для сканирования снизу образца при сохранении верхней поверхности сухой (без погружения)
• Встроенный сушитель для удаления избыточной влаги перед извлечением образца
• Опциональный цифровой анализ изображений (DIA) для задания автоматических критериев принятия/отклонения
• Интерфейс Sonolytics2 под Windows 10 Ultimate для многоязычной и 64-разрядной работы
• Точное сканирование с турмонтированной платформой и приспособлением для образцов

Расширенные функции для тестирования

• Силовых модулей при сохранении стандартных возможностей C-SAM

Оптимально для инспекции

• Целостности соединения радиатора
• Толщины слоя соединения и сварки проводов
• Анализа отказов, разработки процессов и QC-скрининга

Дополнительные функции системы / Технические характеристики

• Sonolytics2 для Windows 10: многоязычная поддержка и 64-битная платформа
• WaterPlume: конфигурация без погружения для сохранения верхней поверхности сухой
• Probing-Gate: автоматическая настройка параметров на интересующих глубинах
• Пиксельный шаг: выбор области оператором для определения разрешения изображения
• Автосканирование: автоматическое выравнивание усиления, фокуса и поля зрения для нескольких позиций
• Карта перемещений: интерактивное графическое представление области сканирования
• Цветовые карты: улучшение изображения с использованием предопределенных цветовых отображений
• C-SAM Interactive: поддержка приложений пользователя и интуитивный учебный инструмент
• Настройки и параметры прибора: автоматическое сохранение с каждой сохраненной картинкой для последующего вызова
• Двойной WaterPlume: одиночные и двойные конфигурации для одновременного сканирования двух деталей
• Цифровые форматы файлов: GIF, JPG, TIF, BMP, PCX
• Готовность к чистой комнате: включает ESD-безопасные поверхности
• Удобная погрузка/разгрузка: доступ к образцам через открытый скан-тур
