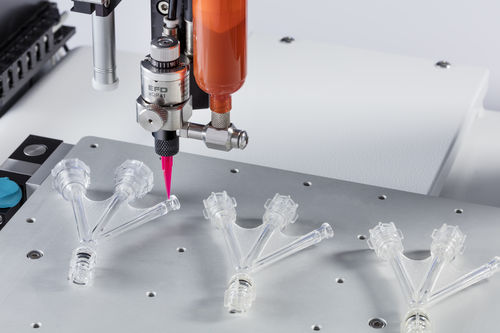

Клапан дозирование жидкости xQR41

модульный

Обзор
Игольчатый клапан xQR41 MicroDot разработан для прецизионного дозирования жидкостей в автоматизированных сборочных процессах. Форм‑фактор на ~60% меньше, что позволяет дозировать в ограниченных пространствах и под сложными углами. Запатентованный зажим QR (Quick Release) позволяет снять корпус жидкости и заменить смачиваемые детали за считанные секунды без демонтажа монтажной оснастки и без инструментов. Модульная сменная конструкция поддерживает PEEK‑смачиваемые детали, соленоид BackPack™, монтажный блок и низкопрофильный 90° входной привод для гибких конфигураций.

Особенности

• Форм‑фактор ≈ на 60% меньше по сравнению с обычными игольчатыми дозирующими клапанами
• Точное дозирование: согласованные микроточки до 150 µm (0,15 mm / 0,006") диаметра
• Модульные взаимозаменяемые компоненты и отсутствие мёртвого объёма
• Опция смачиваемых деталей из PEEK для реактивных клеев
• Возможность поворота корпуса жидкости на 360° для оптимального позиционирования

Преимущества

• Модульная конфигурация обеспечивает адаптацию под конкретные задачи дозирования
• Зажим QR обеспечивает быстрый безинструментальный обмен смачиваемых деталей, снижая время простоя
• Лёгкая конструкция уменьшает износ приводов и ремней автоматизации
• Отсутствие мёртвого объёма минимизирует потери материала
• Компактный размер позволяет устанавливать несколько клапанов на одну монтажную пластину для повышения производительности

Номера деталей
Часть # | Описание | Ключевая спецификация
7360817 | xQR41 с BackPack | Включает регулируемый контроль хода
7361761 | xQR41 с BackPack | Включает регулируемый контроль хода и смачиваемые детали из PEEK
7360821 | xQR41 с BackPack | Включает регулируемый контроль хода и иглу с закруглённым концом
7360824 | xQR41 с монтажным блоком | Включает регулируемый контроль хода
7361763 | xQR41 с монтажным блоком | Включает регулируемый контроль хода и смачиваемые детали из PEEK
7360823 | xQR41 с монтажным блоком | Включает регулируемый контроль хода и иглу с закруглённым концом

Дополнительная информация

• Номера деталей фитингов входа жидкости: 7020671, 7361411
• Совместимые модульные компоненты: BackPack Valve Actuator, монтажный блок, 90° низкопрофильный входной привод
• Некоторые конфигурации включают регулируемый контроль хода, иглы с закруглённым концом или PEEK‑смачиваемые детали

Технические характеристики

• Модель / серия: xQR41 MicroDot™
• Минимальный диаметр микроточки: 150 µm (0,15 mm / 0,006")
• Форм‑фактор: ≈ на 60% меньше по сравнению с обычными игольчатыми клапанами
• Объём жидкости: отсутствие мёртвого объёма
• Варианты смачиваемых деталей: PEEK для реактивных клеев
• Обслуживание: запатентованный зажим QR (Quick Release) для быстрой замены без инструментов
• Конфигурируемость: модульная взаимозаменяемая конструкция; совместимость с BackPack™, монтажным блоком, 90° низкопрофильным приводом
• Поворот: 360° вращение корпуса жидкости
• Конструкция: лёгкая для уменьшения износа автоматизации
• Опциональная игла: игла с закруглённым концом доступна для отдельных номеров деталей
• Управление: регулируемый контроль хода доступен для перечисленных номеров деталей
• Фитинги входа жидкости: номера 7020671 и 7361411
