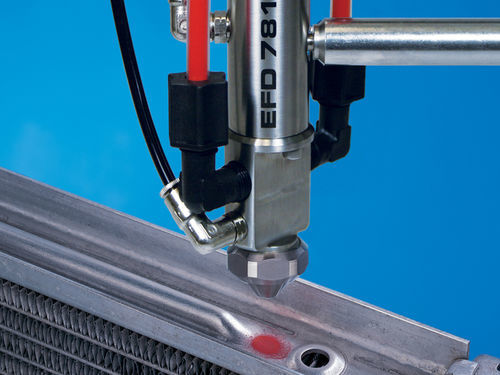

Система маркировки MicroMark®

Описание
Системы распылительной маркировки на базе клапанов MicroMark® от Nordson EFD используют программируемую воздушную задержку для очистки распылительной насадки и обеспечивают повторяемую маркировку для цветовой кодировки, индикации «пройдено/не пройдено» и состояния производства/тестирования. При правильной настройке формируются круглые узоры и полосы шириной от 5,0 мм до 30,4 мм без чрезмерного распыления. Клапаны могут работать вручную или интегрироваться с внешними системами управления для маркировки по таймеру или по сигналу.

Особенности

• Программируемая воздушная задержка предотвращает засорение, подтёки и высыхание сопла
• Высокая повторяемость — постоянные размеры и расположение маркировки
• Частота циклов более 400 циклов/мин (в зависимости от применения)
• При правильной настройке отсутствует туман и чрезмерное распыление
• Низкие требования к обслуживанию, сокращающие время простоя
• Режимы работы: ручная активация или интерфейс с внешней системой

Совместимые жидкости

• Маркировочные чернила
• Маркировочные краски (пигментсодержащие жидкости)

781RC MicroMark (рециркуляционная конфигурация)
Конфигурация 781RC включает рециркуляционный насос для поддержания пигментов в суспензии, что обеспечивает равномерные шаблоны распыления и снижает риск засорения, пропусков выстрелов и частоту обслуживания.

Варианты системы и конфигурации

• Полная система 781RC: распылительный клапан 781RC-SS, контроллер ValveMate 8040 (инлайн‑соленоид), корпус рециркуляционного насоса и резервуар для жидкости.
• Полная система MM781-SS: дозирующий клапан 781S-28, контроллер ValveMate 8040 и резервуар для жидкости.
• Клапаны могут использоваться автономно (ручная активация) или интегрироваться в автоматизированные дозирующие системы для повышения пропускной способности.

Ресурсы и документация
Доступны технические листы, руководства по эксплуатации, быстрые руководства по запуску, инструкции по восстановлению и обслуживанию клапанов и другие технические материалы для систем MicroMark и контроллеров ValveMate.

Технические характеристики

• Ширина маркировки: 5,0 мм — 30,4 мм
• Типы рисунков: круглые шаблоны и полосы
• Частота циклов: более 400 циклов/мин (типично, зависит от конфигурации)
• Работа с жидкостями: маркировочные чернила и краски; 781RC обеспечивает рециркуляцию для поддержки суспензии пигментов
• Активация: ручная или через внешние управляющие сигналы / интерфейс системы
• Типичные компоненты: 781RC-SS, 781S-28, ValveMate 8040, корпус рециркуляционного насоса, резервуар для жидкости
• Цель конструкции: обеспечить постоянство размера/положения маркировки, исключить засоры и пропуски выстрелов, сократить overspray
