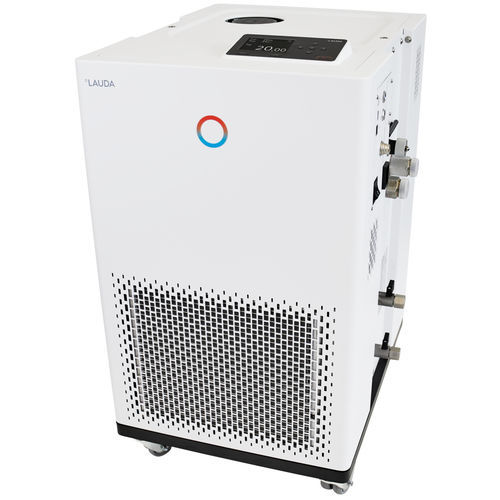

Термостат для процесса Integral IN 150 XT

на роликахцифровойэлектронный

Обзор
Управляйте процессным термостатом Integral IN 150 XT с цветного TFT-дисплея на приборе или по желанию — через интуитивную сенсорную панель. Устройство интегрирует охлаждение, управление насосом и сетевые функции для промышленных задач терморегулирования.

Характеристики

• Процессный термостат с интегрированной системой охлаждения для динамического терморегулирования внешних контуров
• Управление теплоносителями с сохранёнными данными по материалам
• Полностью электронный непрерывный PID-регулятор для внутреннего и внешнего управления
• Защита при низком уровне и регулируемая защита от перегрева с звуковой сигнализацией, применима для горючих и негорючих жидкостей
• Порт для внешнего Pt100 интегрирован; второй внешний Pt100 возможен через модуль интерфейса
• Регулируемый байпас с ограничителем
• Очень малый внутренний объём и большой нетермостируемый расширительный бак (система наложения холодной жидкости)
• Охлаждение конденсатора — воздух
• Цветной TFT для одновременного отображения текущего и заданного значений и графика температурного профиля
• Ввод через курсор и софт-кнопки; дополнительная клавиша Tmax для защиты от перегрева
• Функция самоадаптации для автоматического определения параметров регулирования
• Мощный насос LAUDA Variopump с 8 выбранными уровнями или регулировкой давления на выходе
• Удалённое отображение «Сбой» через плавающий контакт
• Программатор с 150 сегментами «температура/время», распределимыми на 5 программ
• Встроенный веб-сервер для управления через браузер (ПК/планшет/смартфон) с аутентификацией и шифрованием
• Работа с традиционными хладагентами (HFC) в соответствии с регламентом ЕС 573/2024
• Текстовое меню и выбор языков (DE, EN, FR, ES, IT, RU)
• Помощник SelfCheck для диагностики системы
• Система PowerAdapt для оптимального использования доступной мощности нагрева
• USB и Ethernet в стандартной комплектации; расширение до 2 дополнительных модулей интерфейса (RS232/485, Profibus, аналоговый, контакт, EtherCAT)
• Цифровое отображение давления насоса и SmartCool для энергоэффективного управления охлаждением

Рабочий диапазон
Мин. рабочая температура: -45 °C
Макс. рабочая температура: 220 °C
Стабильность температуры: 0.05 ± K

Холодопроизводительность (50 Hz)
200 °C | Уровень насоса 8 | Теплоноситель (масло) | 1.5 kW
100 °C | Уровень насоса 8 | Теплоноситель (масло) | 1.5 kW
20 °C | Уровень насоса 8 | Этанол | 1.5 kW
10 °C | Уровень насоса 8 | Этанол | 1.5 kW
0 °C | Уровень насоса 8 | Этанол | 1.3 kW
-10 °C | Уровень насоса 8 | Этанол | 1.0 kW
-20 °C | Уровень насоса 4 | Этанол | 0.7 kW
-30 °C | Уровень насоса 4 | Этанол | 0.3 kW
-40 °C | Уровень насоса 4 | Этанол | 0.06 kW
-45 °C | Уровень насоса 2 | Этанол | 0.02 kW

Технические данные

• Модель: Integral IN 150 XT
• Диапазон рабочих температур: -45 ... 220 °C
• Диапазон температуры окружающей среды: 5 ... 40 °C
• Стабильность температуры: 0.05 ± K
• Макс. мощность нагрева: 3.5 kW
• Макс. потребляемая мощность: 3.7 kW
• Потребляемый ток: 16 A
• Макс. давление нагнетания: 3,1 bar
• Макс. расход насоса (по давлению): 65 L/min
• Резьба вход/выход (наружная): M30 x 1,5
• Размер шланга вход/выход: 3/4"
• Мин./макс. объём заполнения: 2.5 L / 8.7 L
• Габариты (Ш x Г x В): 430 x 550 x 760 mm
• Вес: 106 kg
• Уровень шума: 60 dB(A)
• Питание (пример варианта): 230 V; 50 Hz
• Штекер питания (пример варианта): Кабель питания с угловой вилкой (CEE7/7)
• Артикул: L002673
