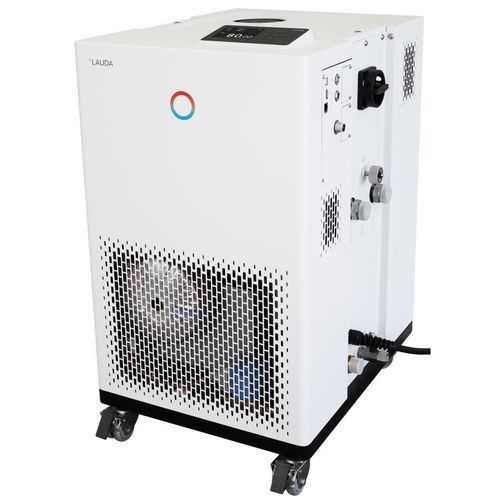

Термостат для лабораторий Integral IN 8 XTW

для процессана роликахцифровой

Обзор
Integral IN 8 XTW — высокотемпературный технологический термостат для динамического управления температурой во внешних контурах. Управление возможно через встроенный цветной TFT-дисплей или опциональную сенсорную панель с расширенным функционалом. Предназначен для работы с теплоносителями; во время эксплуатации требуется подача охлаждающей воды.

Ключевые характеристики

• Электронный непрерывный PID-контроллер для внутреннего и внешнего управления с функцией self-adapt
• Цветной TFT-дисплей для одновременного отображения фактических и заданных значений и графического профиля температуры; курсор и soft-клавиши; опциональная сенсорная панель
• Мощный насос LAUDA Variopump с 8 выбираемыми ступенями мощности; макс. расход 60 L/min; цифровое отображение давления насоса
• Регулируемая защита от перегрева и защита по низкому уровню с акустической сигнализацией; дополнительная клавиша Tmax
• Разъём для внешнего Pt100 (второй Pt100 через модуль интерфейса); удалённая индикация отказа через плавающий контакт
• Встроенный регулируемый байпас; очень малый внутренний объём и большой нетермостатируемый расширительный бак (система холодного слоя)
• Программатор до 150 сегментов «температура/время», разделяемых на 5 программ
• Встроенный веб-сервер для работы через браузер; USB и Ethernet в стандартной комплектации; защищённая передача данных посредством аутентификации и шифрования
• Возможность расширения до 2 дополнительных интерфейсных модулей (RS232/485, Profibus, аналоговый, контакт, EtherCAT)

Рабочий диапазон
Мин. рабочая температура: 25 °C
Макс. рабочая температура: 320 °C
Стабильность температуры: ±0,1 K

Технические данные

• Диапазон рабочих температур: 25 … 320 °C
• Диапазон температур окружающей среды: 5 … 40 °C
• Мощность нагревателя (макс): 8 kW
• Макс. потребляемая мощность: 9 kW; Потребляемый ток: 13,5 A
• Макс. давление на выходе: 3,1 bar; Макс. расход насоса: 60 L/min
• Резьба вход/выход (наружная): M30 x 1,5; Размер шланга: 3/4″
• Объём заливки: мин. 3,6 L — макс. 9,8 L
• Во время работы требуется охлаждающая вода; рекомендуемая 15 °C; макс. 30 °C; расход 11 L/min; мин. перепад давления 3 bar; макс. давление 10 bar
• Габариты (Ш×Г×В): 430 × 550 × 760 mm; Вес: 86 kg
• Уровень шума: 52 dB(A)
• Питание: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Сетевой штекер: сетевой кабель со штекером (IEC 60309, 5-полюсный, CEE, красный, 16 A)

Холодопроизводительность (выбор)

• 300 °C — Уровень насоса 8 — Среда терморегулирования: Теплоноситель (масло) — Холодопроизводительность: 17 kW (50 Hz) / 17 kW (60 Hz)
• 200 °C — Уровень насоса 8 — Теплоноситель — 17 kW / 17 kW
• 150 °C — Уровень насоса 8 — Теплоноситель — 17 kW / 17 kW
• 100 °C — Уровень насоса 8 — Теплоноситель — 10 kW / 10 kW
• 50 °C — Уровень насоса 8 — Теплоноситель — 2 kW / 2 kW

Применение

• Технологические процессы, пилотные установки и лабораторные задания, требующие контролируемых высоких температур
• Внешние контуры с использованием теплоносителей, таких как термоолии
