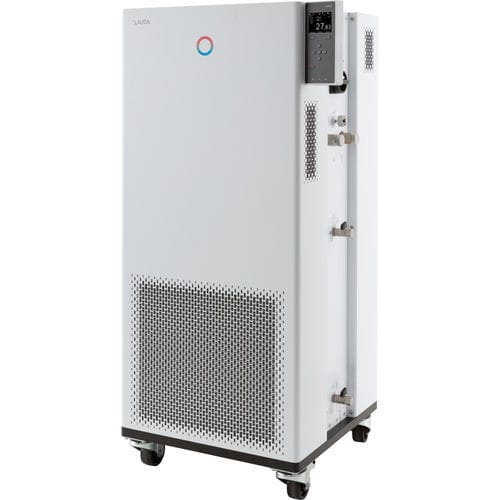

Термостат для процесса Integral IN 550 XTW

на роликахцифровойэлектронный

Обзор продукта
Управляйте процессным термостатом Integral через цветной TFT‑дисплей на приборе или, опционально, через внешнюю сенсорную панель с расширенными функциями. Устройство объединяет процессный термостат, встроенную систему охлаждения и мощный насос давления для динамического температурного регулирования внешних контуров. Поддерживается управление теплоносителями, ATEX‑сертифицированные датчики газовой тревоги и сетевые интерфейсы для удалённого управления и мониторинга.

Особенности

• Процессный термостат с интегрированной системой охлаждения для динамического контроля температуры внешних контуров
• Управление теплоносителями с сохранёнными характеристиками
• ATEX‑сертифицированные датчики газовой тревоги с функцией предупреждения и отключения и внешним интерфейсом состояния для систем высшего уровня
• Функция Self-adapt для определения параметров регулирования
• LAUDA Variopump (давлениевая помпа) с 8 выбираемыми уровнями мощности или управлением давления на выходе
• Удалённая индикация неисправности через плавающий контакт
• Встроенный веб‑сервер для браузерного управления (ПК, планшет, смартфон) с аутентификацией и шифрованием
• Очень маленький внутренний объём и большой нетермостатируемый расширительный бак (система холодного слоя жидкости)
• Использует натуральные хладагенты
• Цветной TFT‑дисплей с одновременным отображением фактических и заданных значений и графическим представлением температурного профиля
• Удобный ввод через курсор и soft‑клавиши; дополнительная клавиша Tmax для защиты от перегрева
• Функция быстрого останова через чёрную кнопку и контакты для дистанционного включения/отключения
• Система PowerAdapt для использования максимально возможного количества тепла, разрешённого источником питания
• USB и Ethernet в стандартной комплектации; опция до 2 дополнительных интерфейсов (RS232/485, Profibus, аналоговый, контакт, EtherCAT)
• Интегрированный регулируемый байпас
• SmartCool — цифровое энергосберегающее управление охлаждением с управлением компрессором вкл/выкл
• Меню с отображением понятного текста на шести языках (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant для диагностики системы
• Полностью электронный непрерывный регулятор с PID‑законом для внутреннего и внешнего управления
• Защита при низком уровне и регулируемая защита от перегрева с акустической сигнализацией для горючих и негорючих жидкостей
• Порт для внешнего Pt100 встроен; второй внешний Pt100 возможен через интерфейсный модуль
• Программируемый контроллер с 150 сегментами температура/время, разделяемыми на 5 программ
• Цифровое отображение давления насоса
• Охлаждение конденсатора: вода

Рабочий диапазон

• Мин. рабочая температура: -50 °C
• Макс. рабочая температура: 220 °C
• Стабильность температуры: 0.05 ± K

Технические данные (по DIN 12876)

• Диапазон рабочей температуры: -50 ... 220 °C
• Диапазон температуры окружающей среды: 5 ... 40 °C
• Стабильность температуры: 0.05 ± K
• Макс. мощность нагрева: 8 kW
• Макс. потребляемая мощность: 10.5 kW
• Потребляемый ток: 16 A
• Макс. давление на выпуске: 3.1 bar
• Макс. расход насоса: 65 L/min
• Резьба подключения вход/выход (наружная): M30 x 1.5
• Размер шланга вход/выход: 3/4"
• Мин. объём заполнения: 4.8 L
• Макс. объём заполнения: 17.2 L
• Резьба подключения охлаждающей воды (наружная): 3/4"
• Рекомендуемая температура охлаждающей воды: 15 °C
• Макс. температура охлаждающей воды: 30 °C
• Расход охлаждающей воды: 8 L/min
• Мин. перепад давления охлаждающей воды: 0.8 bar
• Макс. давление охлаждающей воды: 10 bar
• Габариты (ШxГxВ): 560 x 550 x 1325 mm
• Вес: 181 kg
• Уровень шума: 60 dB(A)
• Питание: 400 V; 3/PE; 50 Hz
• Силовой штекер: Силовой кабель с вилкой (IEC 60309, 5‑полюсный, CEE, красный, 16 A)

Характеристики охлаждения (50 Hz) — таблица

• 200 °C | 8 | Тепловое масло | 5.8 kW
• 100 °C | 8 | Тепловое масло | 5.8 kW
• 20 °C | 8 | Этанол | 5.8 kW
• 10 °C | 8 | Этанол | 5.8 kW
• 0 °C | 8 | Этанол | 5.4 kW
• -10 °C | 8 | Этанол | 4 kW
• -20 °C | 4 | Этанол | 2.8 kW
• -30 °C | 4 | Этанол | 1.7 kW
• -40 °C | 4 | Этанол | 0.75 kW
• -50 °C | 2 | Этанол | 0.35 kW

Артикул
Part no.: L004070

Загрузки и документация
Доступны продуктовый паспорт, брошюры Integral XT и инструкции по эксплуатации (datasheet, brochures, operating instructions).

Характеристики / Технические спецификации

• Модель: Integral IN 550 XTW
• Тип устройства: Процессный термостат с интегрированным охлаждением
• Диапазон рабочей температуры: -50 ... 220 °C
• Стабильность температуры: 0.05 ± K
• Мощность нагрева: до 8 kW
• Макс. потребляемая мощность: 10.5 kW
• Макс. расход насоса: 65 L/min
• Объём заполнения: 4.8 L (мин) – 17.2 L (макс)
• Тип охлаждения: интегрированное охлаждение, конденсатор водаохлаждаемый
• Интерфейсы: USB, Ethernet (стандарт); опционально RS232/485, Profibus, аналоговый, контакт, EtherCAT
• Безопасность: ATEX‑сертифицированные датчики газовой тревоги; низкоуровневая и регулировочная защита от перегрева с акустической сигнализацией
• Управление: цветной TFT, PID-регулятор, программатор (150 сегментов / 5 программ)
• Габариты (ШxГxВ): 560 x 550 x 1325 mm
• Вес: 181 kg
• Уровень шума: 60 dB(A)
• Питание / вилка (пример варианта): 400 V; 3/PE; 50 Hz — Силовой кабель с вилкой (IEC 60309, 5‑полюсный, CEE, красный, 16 A)
