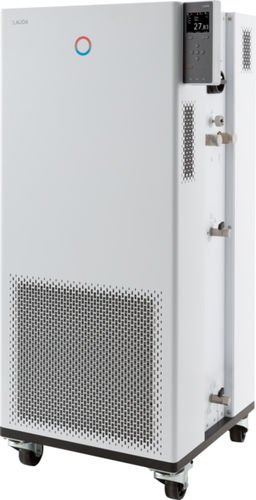

Термостат для процесса Integral IN 530 TW

напольныйцифровойэлектронный

Общее описание Integral IN 530 TW — процессный термостат с интегрированной системой охлаждения для динамического температурного контроля внешних контуров. Модульные интерфейсы и расширенные функции управления обеспечивают широкий диапазон работы и совместимость с разными теплоносителями.

Ключевые характеристики

• Процессный термостат с интегрированной системой охлаждения и мощным напорным насосом
• Хранение профилей теплоносителей для управления рабочими жидкостями
• Полностью электронный непрерывный регулятор с PID‑алгоритмом для внутреннего и внешнего управления
• Регулируемая защита по низкому уровню и по перегреву с акустической сигнализацией
• Порт для внешнего Pt100; второй внешний Pt100 возможен через модуль интерфейса
• Программатор: 150 сегментов температура/время, разделяемых на 5 программ
• Встроенный веб‑сервер для управления через браузер (ПК, планшет, смартфон) с аутентификацией и шифрованием
• Соответствие регламенту по F‑газам (EU) 573/2024 при использовании разрешённых HFC
• Цветной TFT‑дисплей с одновременным отображением текущих и заданных значений и графиком температурного профиля
• Управление курсором и soft‑клавишами, отдельная клавиша Tmax для защиты от перегрева
• Функция Self‑adapt для определения оптимальных параметров регулирования
• Удалённая индикация ошибок через плавающий контакт и регулируемый байпас для ограничения давления
• SmartCool — цифровое энергосберегающее управление охлаждением с включением/выключением компрессора
• Навигация в виде понятных текстовых меню на шести языках (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant для диагностики системы и PowerAdapt для оптимального использования доступной мощности
• USB и Ethernet в стандартной комплектации; возможность расширения до 2 дополнительных интерфейсных модулей (RS232/485, Profibus, аналог, контакт, EtherCAT)
• Цифровое отображение давления насоса и водяное охлаждение конденсатора

Рабочий диапазон

• Мин. рабочая температура: -32 °C
• Макс. рабочая температура: 120 °C
• Стабильность температуры: ±0,05 K

Охлаждающая способность

• 100 °C | Тепловое масло | 6 kW (50/60 Hz)
• 20 °C | Этанол | 6 kW (50/60 Hz)
• 10 °C | Этанол | 5,5 kW (50/60 Hz)
• 0 °C | Этанол | 4,5 kW (50/60 Hz)
• -10 °C | Этанол | 3 kW (50/60 Hz)
• -20 °C | Этанол | 1,6 kW (50/60 Hz)
• -30 °C | Этанол | 0,7 kW (50/60 Hz)

Система охлаждения / гидравлика

• Макс. давление на выходе: 3,5 bar (50 Hz), 4,6 bar (60 Hz)
• Макс. производительность насоса: 40 L/min (50 Hz); 65 L/min (60 Hz)
• Резьба подключения вход/выход (наружная): G 3/4"
• Размер шланга вход/выход: 3/4"
• Мин. заполняемый объём: 7,2 L
• Макс. заполняемый объём: 20,5 L

Технические характеристики

• Диапазон рабочих температур: -32 … 120 °C
• Диапазон температуры окружающей среды: 5 … 40 °C
• Стабильность температуры: ±0,05 K
• Макс. мощность нагрева: 8 kW
• Макс. потребляемая мощность: 11 kW
• Потребляемый ток: 16 A
• Резьба подключения охлаждающей воды (наружная): 3/4"
• Рекомендуемая температура охлаждающей воды: 15 °C (макс. 30 °C)
• Расход охлаждающей воды: 14,5 L/min
• Мин. перепад давления воды: 0,8 bar; макс.: 10 bar
• Габариты (Ш×Г×В): 560 × 550 × 1325 mm
• Масса: 150 kg
• Уровень шума: 62 dB(A)
• Питание: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Сетевой штекер: Power cord with plug (IEC 60309, 5‑pol, CEE, red, 16 A)

Технический паспорт Технический паспорт на Integral IN 530 TW доступен в разделе загрузок.
