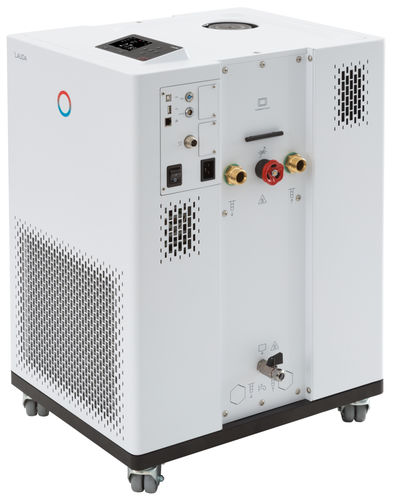

Термостат для лабораторий Integral IN 230 TW

для процессана роликахэлектронный

Обзор
Integral IN 230 TW — модульный технологический термостат с интегрированным охлаждением для динамического температурного контроля внешних циркуляционных контуров и теплоносителей. Устройство сочетает в себе полностью электронный PID‑регулятор, цветной TFT‑дисплей и модульные коммуникационные интерфейсы (USB и Ethernet в стандартной комплектации, встроенный порт Pt100).

Основные характеристики

• Интегрированная система охлаждения для точного управления во внешних контурах
• Управление теплоносителями с сохранением свойств среды
• Полностью электронный PID‑регулятор с функцией Self adapt
• Защита при низком уровне и регулируемая защита от перегрева с акустической сигнализацией
• Программатор: 150 сегментов температура/время, до 5 программ
• Мощный напорный насос с цифровым индикатором давления; макс. расход 40 L/min, макс. давление на выходе 3.5 bar
• SmartCool — энергосберегающее управление охлаждением и PowerAdapt для оптимального использования мощности
• Стандартные интерфейсы USB и Ethernet; расширение модульными интерфейсами RS232/485, Profibus, аналог, контакт или EtherCAT
• Встроенный веб‑сервер для работы через браузер с аутентификацией и шифрованием
• Цветной TFT‑дисплей с отображением фактических и заданных значений и графиком температурного профиля

Рабочий диапазон

• Минимальная рабочая температура: -32 °C
• Максимальная рабочая температура: 120 °C
• Стабильность температуры: 0.05 ± K

Технические данные (по DIN 12876)
Диапазон рабочей температуры | -32 ... 120 °C
Диапазон температур окружающей среды | 5 ... 40 °C
Стабильность температуры | 0.05 ± K
Макс. мощность нагрева | 2.7 kW
Макс. потребляемая мощность | 3.7 kW
Потребление тока | 16 A
Макс. давление на выходе | 3.5 bar
Макс. производительность насоса | 40 L/min
Резьба вход/выход (наруж.) | G 3/4
Размер шланга вход/выход | 3/4
Мин. объем заполнения | 3.6 L
Макс. объем заполнения | 8.7 L
Резьба подключения водяного охлаждения конденсатора (наруж.) | 3/4
Рекомендуемая температура охлаждающей воды | 15 °C
Макс. температура охлаждающей воды | 30 °C
Расход охлаждающей воды | 3 L/min
Мин. перепад давления охлажд. воды | 0.8 bar
Макс. давление охлажд. воды | 10 bar
Габариты (ШxГxВ) | 430 x 550 x 760 mm
Масса | 85 kg
Уровень шума | 60 dB(A)
Питание | 230 V; 50 Hz
Сетевой штекер | Кабель питания со штыревым угловым штекером (CEE7/7)

Холодопроизводительность (50 Hz)
100 °C | Теплоноситель (масло) | 2.3 kW
20 °C | Этанол | 2.3 kW
10 °C | Этанол | 2.3 kW
0 °C | Этанол | 1.9 kW
-10 °C | Этанол | 1.3 kW
-20 °C | Этанол | 0.75 kW
-30 °C | Этанол | 0.35 kW

Применение

• Контроль температуры в лабораторных и промышленных циркуляционных системах
• Материаловедение, термостатирование и разработка процессов
• Работа с горючими и негорючими теплоносителями при применении настроек безопасности

Опции и интерфейсы

• Модули интерфейса для расширения: RS232/485, Profibus, аналог, контакт, EtherCAT
• Возможность подключения второго внешнего Pt100 через модуль интерфейса

Соответствие и диагностика

• Использует традиционные HFC‑хладагенты в соответствии с EU 573/2024
• SelfCheck Assistant для диагностики системы и потенциал‑свободный контакт для удалённого оповещения о неисправности
• Текстовое меню на шести выбираемых языках: DE, EN, FR, ES, IT, RU
