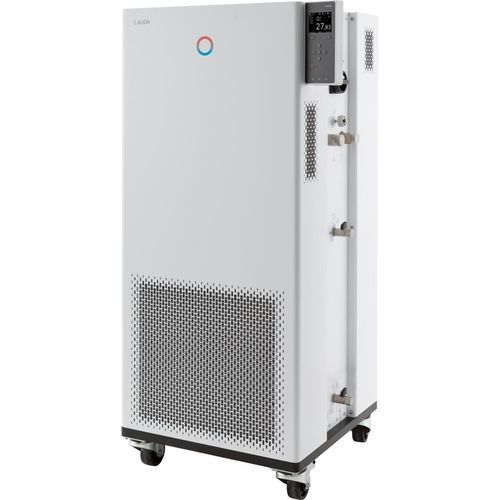

Термостат для процесса Integral IN 950 XTW

на роликахцифровойэлектронный

Обзор
Integral IN 950 XTW — процессный термостат, объединяющий встроенные системы охлаждения и нагрева для динамического контроля температуры внешних контуров. Управление осуществляется через цветной TFT-дисплей на приборе или опционально через сенсорный пульт с расширенным набором функций. Аппарат поддерживает управление теплоносителями и оснащён ATEX-датчиками газовой тревоги для работы в потенциально взрывоопасных атмосферах.

Особенности

• Процессный термостат с интегрированной системой охлаждения для динамического контроля температуры внешних контуров
• Управление теплоносителями с сохранением их свойств
• ATEX-сертифицированные датчики газовой тревоги с сигнализацией, автоматическим отключением и внешним интерфейсом состояния
• Функция Self adapt для определения параметров регулирования
• Давление насоса LAUDA Variopump с 8 выбираемыми уровнями или управление напорным давлением
• Удалённая индикация ошибок через плавающий контакт
• Встроенный веб-сервер для управления через браузер (ПК, планшет, смартфон) с аутентификацией и шифрованием
• Очень малый внутренний объём и большой нетермостатируемый расширительный бак (система холодного слоя)
• Применение природных хладагентов
• Цветной TFT-дисплей для одновременного отображения текущих и заданных значений и графического профиля температуры
• Удобный ввод через курсор и софт-клавиши; выделенная кнопка Tmax для защиты от перегрева
• Функция быстрого останова через чёрную кнопку и контакты для дистанционного срабатывания
• Система PowerAdapt для использования максимально допустимой мощности, учитывая питание
• Стандартные интерфейсы USB и Ethernet; опция до 2 дополнительных модулей интерфейса (RS232/485, Profibus, аналоговый, контакт, EtherCAT)
• Встроенный регулируемый байпас
• SmartCool цифровое управление охлаждением с включением/выключением компрессора для экономии энергии
• Меню с текстовыми подсказками, шесть языков (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant для диагностики системы
• Полностью электронный непрерывный регулятор с PID-алгоритмом для внутреннего и внешнего управления
• Регулируемая защита по низкому уровню и по перегреву с акустической сигнализацией для горючих и негорючих жидкостей
• Порт для внешнего Pt100; второй внешний Pt100 возможен через модуль интерфейса
• Программатор с 150 сегментами температура/время, делимыми на 5 программ
• Цифровое отображение давления насоса
• Охлаждение конденсатора: вода

Холодопроизводительность (50 Гц)
200 °C | Уровень насоса 8 | Теплоноситель (масло) | 9 kW
100 °C | Уровень насоса 8 | Теплоноситель (масло) | 9 kW
20 °C | Уровень насоса 8 | Этанол | 9 kW
10 °C | Уровень насоса 8 | Этанол | 7.8 kW
0 °C | Уровень насоса 8 | Этанол | 5.8 kW
-10 °C | Уровень насоса 8 | Этанол | 4.2 kW
-20 °C | Уровень насоса 4 | Этанол | 3 kW
-30 °C | Уровень насоса 4 | Этанол | 1.9 kW
-40 °C | Уровень насоса 4 | Этанол | 0.95 kW
-50 °C | Уровень насоса 2 | Этанол | 0.5 kW

Рабочий диапазон
Мин. рабочая температура: -50 °C
Макс. рабочая температура: 220 °C
Стабильность температуры: 0.05 ± K

Краткое описание технических характеристик
Устройство сочетает в себе интегрированное охлаждение и нагрев, управление давлением насоса с выбираемыми уровнями, ATEX-датчики газовой тревоги, встроенный веб-сервер и современный TFT-интерфейс. Стандартные интерфейсы: USB и Ethernet; расширяемо дополнительными модулями. Встроенный байпас и управление SmartCool для оптимизации энергопотребления.

Технические характеристики

• Диапазон рабочей температуры: -50 ... 220 °C
• Диапазон температуры окружающей среды: 5 ... 40 °C
• Стабильность температуры: 0.05 ± K
• Макс. мощность нагрева: 8 kW
• Макс. потребляемая мощность: 11 kW
• Потребляемый ток: 16 A
• Макс. давление нагнетания: 3.1 bar
• Макс. расход насоса: 65 L/min
• Резьба вход/выход (снаружи): M30 x 1,5
• Размер шланга вход/выход: 3/4"
• Мин. объём заполнения: 4.8 L
• Макс. объём заполнения: 17.2 L
• Резьба подключения охлаждающей воды (снаружи): 3/4"
• Рекомендуемая температура охлаждающей воды: 15 °C
• Макс. температура охлаждающей воды: 30 °C
• Расход охлаждающей воды: 20 L/min
• Мин. перепад давления охлаждающей воды: 0.8 bar
• Макс. давление охлаждающей воды: 10 bar
• Габариты (ШxГxВ): 560 x 550 x 1325 mm
• Вес: 181 kg
• Уровень шума: 60 dB(A)
• Электропитание (пример варианта): 400 V; 3/PE; 50 Hz
• Сетевой штекер (пример варианта): Сетевой кабель со штекером (IEC 60309, 5 полюсов, CEE, красный, 16 A)
