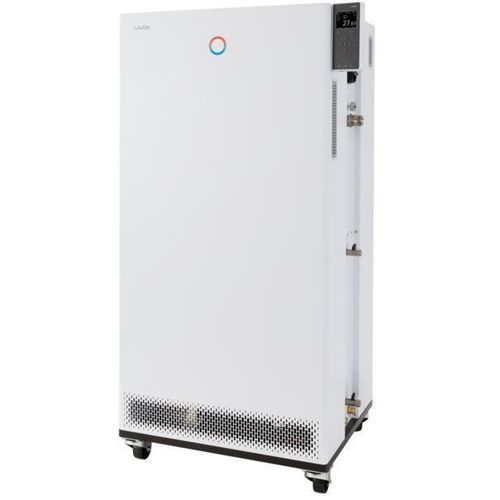

Термостат для процесса Integral IN 2040 XTW

напольныйцифровойэлектронный

Обзор продукта
LAUDA Integral IN 2040 XTW — процессный термостат с интегрированной системой охлаждения, предназначенный для точного температурного управления внешними контурами. Управление осуществляется через фронтальный цветной TFT-дисплей или опционально — через внешнюю сенсорную панель с расширенными функциями и удалённым доступом по Ethernet/USB.

Ключевые характеристики

• Процессный термостат с интегрированной системой охлаждения для динамического управления температурой внешних контуров
• Управление теплоносителями с сохранёнными свойствами и очень малым внутренним объёмом
• Функция быстрого останова через аварийную кнопку и контакты для дистанционного срабатывания
• Система PowerAdapt для использования максимально возможной мощности электросети
• Стандартные интерфейсы USB и Ethernet; опционально до 2 дополнительных интерфейсов (RS232/485, Profibus, аналоговый, контакт или модуль EtherCAT)
• Цветной TFT-дисплей для одновременного отображения текущих и заданных значений и графического представления температурного профиля
• Полностью электронный непрерывный регулятор с PID-алгоритмом для внутреннего и внешнего управления; SelfAdapt для автоматической настройки параметров
• Энергоэффективная цифровая система SmartCool с частотным управлением компрессора на естественном хладагенте (CO2)
• Цифровое отображение давления насоса и мощный LAUDA Variopump с 8 ступенями или управлением выходным давлением
• Низкоуровневый и регулируемый защитный от перегрева с акустической сигнализацией; кнопка Tmax для дополнительной защиты
• Программатор с 150 температурно-временными сегментами, разделяемыми на 5 программ
• Встроенный веб‑сервер для управления через браузер на ПК/планшете/смартфоне с аутентификацией и шифрованием

Рабочий диапазон
Минимальная рабочая температура: -45 °C
Максимальная рабочая температура: 200 °C
Стабильность температуры: 0.05 ± K

Технические данные (по DIN 12876)
Диапазон рабочих температур: -45 ... 200 °C
Диапазон температуры окружающей среды: 5 ... 40 °C
Стабильность температуры: 0.05 ± K
Макс. мощность нагрева: 16 kW
Макс. потребляемая мощность: 18 kW
Потребляемый ток: 25 A
Макс. давление на выходе: 6,0 bar
Макс. напор насоса: 120 L/min
Резьба вход/выход (наружная): M38 x 1,5
Размер шланга вход/выход: 1″
Мин. объём заполнения: 10,5 L
Макс. объём заполнения: 30 L
Резьба подключения охлаждающей воды (наружная): 3/4 ″
Рекомендуемая температура охлаждающей воды: 15 °C
Макс. температура охлаждающей воды: 20 °C
Расход охлаждающей воды: 45 L/min
Мин. перепад давления охлаждающей воды: 0,8 bar
Макс. давление охлаждающей воды: 10 bar
Габариты (ШxГxВ): 760 x 650 x 1605 mm
Вес: 454 kg
Уровень шума: 61 dB(A)
Электропитание: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Сетевой разъём: Сетевой кабель с вилкой (IEC 60309, 5-полюс., CEE, красный, 32 A)

Охлаждающая способность (таблица)
Температура | Уровень насоса | Среда терморегулирования | Охлаждающая способность 50 Hz | Охлаждающая способность 60 Hz
200 °C | 8 | Теплоноситель (масло) | 20,8 kW | 20,8 kW
100 °C | 8 | Теплоноситель (масло) | 20,8 kW | 20,8 kW
20 °C | 8 | Этанол | 20,8 kW | 20,8 kW
10 °C | 8 | Этанол | 20,5 kW | 20,5 kW
0 °C | 8 | Этанол | 17,8 kW | 17,8 kW
-10 °C | 8 | Этанол | 14 kW | 14 kW
-20 °C | 4 | Этанол | 10,5 kW | 10,5 kW
-30 °C | 4 | Этанол | 6,6 kW | 6,6 kW
-40 °C | 4 | Этанол | 3,5 kW | 3,5 kW
-45 °C | 4 | Этанол | 2,2 kW | 2,2 kW

Доступные документы (примеры)

• Data sheet Integral IN 2040 XTW (English)
• Integral XT New Generation – Brochure (English)
• Integral IN – Natural refrigerant / CO2 operating instructions (English)
• Integral – Operating instructions (F-Gas / general) (English)

Технические спецификации

• Бренд: LAUDA
• Модель: Integral IN 2040 XTW
• Part no.: L004065
• Диапазон рабочих температур: -45 ... 200 °C
• Стабильность температуры: 0.05 ± K
• Макс. мощность нагрева: 16 kW
• Макс. потребление: 18 kW
• Макс. напор насоса: 120 L/min
• Подключение вход/выход: M38 x 1,5 / 1" шланг
• Объём заполнения: мин. 10,5 L – макс. 30 L
• Охлаждающая вода: рекомендовано 15 °C, макс. 20 °C; расход 45 L/min; давление макс. 10 bar
• Габариты (ШxГxВ): 760 x 650 x 1605 mm
• Вес: 454 kg
• Уровень шума: 61 dB(A)
• Электропитание / вилка: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz – Сетевой кабель с вилкой (IEC 60309, 5-полюс., CEE, красный, 32 A)
