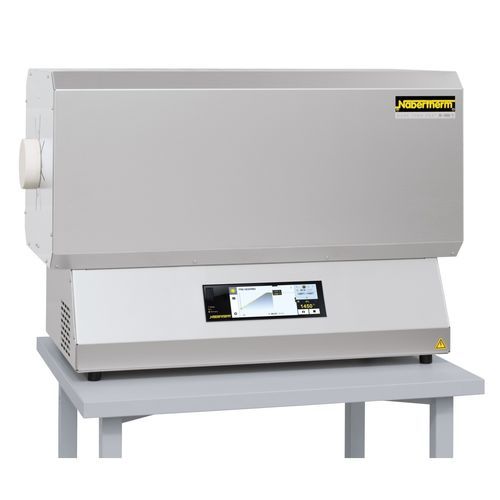

Трубчатая печь для термообработки RHTC 80/230/16

для обогреваширокого применениявоздушная

Описание
Компактная серия трубчатых печей RHTC оснащена нагревательными стержнями из SiC, встроенным шкафом управления и сенсорным контроллером P580. Предназначены для универсальных высокотемпературных процессов, обеспечивают отличную однородность температуры и гибкие варианты монтажа аксессуаров для промышленного применения.

Стандартное оборудование

• Tmax 1600 °C (рекомендуемая рабочая температура при длительной эксплуатации 1500 °C)
• Нагревательные стержни SiC, расположенные параллельно рабочей трубке, для высокой однородности
• Керамическая рабочая трубка C 799 с двумя волокнистыми пробками (работа в воздухе)
• Двухслойный вентилируемый корпус из нержавеющей стали с активным охлаждением для низкой температуры поверхности
• Изоляционные материалы без классификации согласно Регламенту EC No.1272/2008 (без RCF)
• Термопара типа S; твердотельные реле для малошумной работы
• NTLog Basic для записи данных процесса на USB; контроллер P580 (сенсорный, 50 программ × 40 сегментов)

Дополнительное оборудование

• Ограничитель превышения температуры с регулируемым отключением для защиты печи и загрузки
• Контроль загрузки с измерением температуры в рабочей трубке
• Пакеты подачи газа (1, 2 или 4) и соответствующие конфигурации
• Пакет ПО VCD для управления процессом, мониторинга и документации

Технические характеристики (фрагмент)
Модель | Tmax (°C) | Внешние размеры W x D x H (мм) | Наружная трубка Ø (мм) | Нагреваемая длина (мм) | Зона постоянной температуры ±5 K (мм) | Длина трубки (мм) | Подключенная мощность (кВт) | Подключение | Масса (кг)
RHTC 80/230/16 | 1600 | 600 x 440 x 585 | 80 | 230 | 120 | 600 | 7.4 | 3‑phase | 50
RHTC 80/450/16 | 1600 | 820 x 440 x 585 | 80 | 450 | 210 | 830 | 11.0 | 3‑phase | 70
RHTC 80/710/16 | 1600 | 1075 x 440 x 585 | 80 | 710 | 345 | 1080 | 13.4 | 3‑phase | 90

Примечания
Приведённые значения измерены снаружи трубки; разница по сравнению с температурой внутри трубки может достигать +50 K. Внешние габариты зависят от дополнительного оборудования. Подключённая мощность указана для стандартного исполнения и может увеличиваться при наличии опций. Tmax может быть ограничен 1500 °C при некоторых конфигурациях подачи газа.

Характеристики / техническое резюме

• SiC-стержни нагрева для высокой однородности; элементы легко заменяются
• Макс. температура до 1600 °C (рекомендуемая длительная эксплуатация 1500 °C)
• Керамическая рабочая трубка C 799 и термопара типа S
• Интегрированный контроллер P580 и NTLog Basic для записи данных на USB
• Двухслойный вентилируемый корпус из нержавеющей стали с активным охлаждением
• Опции: ограничитель превышения температуры, контроль загрузки и различные конфигурации подачи газа
