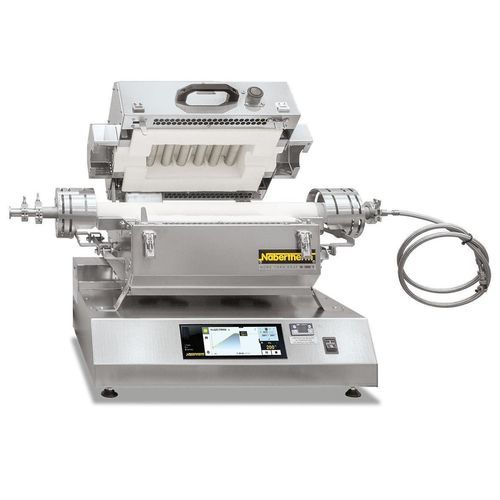

Научно-исследовательская трубчатая печь RS 50/250/11

для лабораторийдля общего применениявакуумная

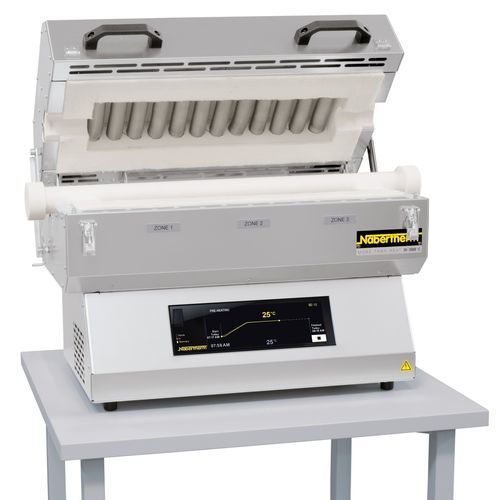

Обзор продукта Разборные трубчатые печи серии RS предназначены для горизонтальной работы и при необходимости могут быть оснащены рамой для вертикальной эксплуатации. Конструкция с разъёмной крышкой обеспечивает быстрый и безопасный замен рабочего трубопровода и поддерживает трубы разных материалов и диаметров. Доступны исполнения до 1300 °C с нагреваемой длиной 250–1000 мм. Дополнительные пакеты подачи газа и вакуума позволяют работать в защитной атмосфере, с технологическими газами или в вакууме. Управление возможно через стандартный сенсорный контроллер или PLC, доступна регистрация данных.

Стандартное оборудование

• Tmax: 1100 °C или 1300 °C
• Нагреваемая длина: 250–1000 мм
• Максим. наружный диаметр рабочей трубы: до 170 мм
• Однозонная конструкция (трёхзонная опция)
• Двойная кожух‑конструкция с вентиляцией из нержавеющей стали для низкой температуры поверхности и высокой жёсткости
• Изоляция без классифицированных RCF / без алюмосиликатной ваты
• Настольная модель, с внешним шкафом управления и контроллером
• 2 м соединительного кабеля в металлическом защитном рукаве
• Разборная конструкция; температура открытия < 180 °C
• Керамическая рабочая труба C 530 с двумя волоконными заглушками для работы в воздухе
• Термопара: тип N (1100 °C) или тип S (1300 °C)
• Твердотельные реле для малошумной работы
• Нагревательные элементы на опорных трубках для свободного излучения
• Контроллер C550 (сенсорный, 10 программ × 20 сегментов); NTLog Basic через USB

Дополнительное оборудование

• Рама для перевода печи в вертикальный режим
• Адаптерные кожухи для труб разных диаметров
• Управление загрузкой с измерением температуры внутри рабочей трубы
• Трёхзонное управление для оптимизации однородности температуры
• Системы охлаждения для ускоренного охлаждения трубы и загрузки
• Пакеты подачи газа (1, 1.5 или 2) для работы с невоспламеняющимися технологическими газами
• Пакет подачи газа 4 для работы с водородом
• Вакуумный пакет для эвакуации рабочей трубы
• Пакет ПО VCD для управления процессом, мониторинга и документирования

Технические характеристики (выбранные модели)
Модель; Tmax (°C); Внешн. габариты RS‑горизонтал Ш×Г×В (мм); Габариты шкафа Ш×Г×В (мм); Макс Ø трубы (мм); Нагреваемая длина (мм); Подключённая мощность (кВт); Электроподключение; Вес (кг)
RS 50/250/11; 1100; 600×470×515; 600×450×218; 50; 250; 2,0; 1‑фаза; 36
RS 120/500/11; 1100; 670×515×590; 600×450×218; 120; 500; 6,7; 3‑фазы; 56
RS 170/750/11; 1100; 920×550×640; 600×450×218; 170; 750; 10,7; 3‑фазы; 84
RS 170/1000/11; 1100; 1170×550×640; 600×450×218; 170; 1000; 13,8; 3‑фазы; 97
RS 50/250/13; 1300; 600×470×515; 600×450×218; 50; 250; 2,0; 1‑фаза; 37
RS 120/500/13; 1300; 670×515×590; 600×450×218; 120; 500; 6,7; 3‑фазы; 56
RS 170/750/13; 1300; 920×550×640; 600×450×218; 170; 750; 12,1; 3‑фазы; 85
RS 170/1000/13; 1300; 1170×550×640; 600×450×218; 170; 1000; 13,8; 3‑фазы; 98

Технические особенности

• Серия RS: разборные трубчатые печи для лабораторных и технологических задач
• Tmax: до 1300 °C (доступны версии 1100 °C)
• Нагреваемые длины: 250–1000 мм; макс. внешний Ø трубы до 170 мм
• Разборная конструкция для быстрой замены трубы; открытие < 180 °C
• Опция трёх зон для повышения однородности температуры
• Доступны пакеты подачи газа и вакуума, включая пакет для водорода
• Управление: сенсорный контроллер C550, PLC, пакет VCD; запись данных NTLog
• Изоляция без RCF для соответствия нормативам
