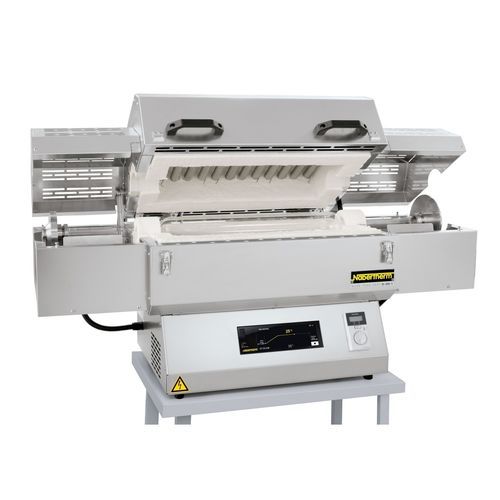

Трубчатая печь для термообработки RSRB series

для обогревадля лабораторийвакуумная

Краткое описание
Серия вращающихся трубчатых печей RSRB предназначена для пакетной (дискретной) термообработки. Вращение кварцевого рабочего трубопровода обеспечивает движение зарядов, а зауженные концы труб удерживают партию внутри для длительных циклов. Доступно программируемое управляемое нагревание по температурным профилям.

Стандартная комплектация

• Макс. температура до 1100 °C
• Однозонное нагревание в стандартной комплектации
• Вентилируемый двухслойный кожух из структурной нержавеющей стали для низкой температуры поверхности и высокой прочности
• Изоляционные материалы не подпадают под классификацию Регламента ЕС №1272/2008 (CLP); RCF/алюмо-силикатная вата не используется
• Термопара типа N
• Полупроводниковые реле для бесшумного управления нагревом
• Нагревательные элементы на опорных трубках для свободного излучения
• Настольная конструкция с кварцевым реактором, открывающимся с обеих сторон и имеющим зауженные концы
• Реактор снимается для опорожнения; бесременный привод и откидной корпус (температура открытия < 180 °C) упрощают снятие
• Регулируемый привод примерно 1–40 об/мин
• NTLog Basic для записи данных процесса на USB-накопитель
• Сенсорный контроллер B510 (5 программ × 4 сегмента)

Дополнительное оборудование

• Контроль загрузки с измерением температуры внутри рабочей трубы
• Трёхзонный контроль для оптимизации равномерности температуры
• Реакторы с ребрами или мешающей конструкцией для улучшения перемешивания партии
• Пакет подвода газа 25 для работы с негорючими технологическими газами с газонепроницаемым вращающимся выводом
• Пакет подвода газа 4 для работы на водороде
• Вакуумный пакет для откачки рабочей трубы (в зависимости от насоса до ≈ 10⁻² mbar)
• Опция наклона влево/вправо для упрощённой загрузки/выгрузки (наклон для заполнения/опорожнения без демонтажа реактора)
• Смешивающий реактор из кварцевого стекла с интегрированным лопастным элементом
• Печь на раме с интегрированным распределительным шкафом и контроллером, включая транспортные ролики
• Пакет ПО VCD для управления процессом и документирования

Технические характеристики (выборка)

• RSRB 80/500/11 — Tmax 1100 °C; внешн. габариты ≈ 1200×445×580 мм; Ø трубы 76 мм; нагреваемая длина 500 мм; длина постоянной температуры (1/3 зон) 170/250 мм; длина трубы 1140 мм; мощность 6,6 kW; 3-фазное; масса ≈ 100 кг
• RSRB 80/750/11 — Tmax 1100 °C; внешн. ≈ 1450×495×630 мм; Ø трубы 76 мм; нагр. длина 750 мм; постоянная 250/375 мм; длина трубы 1390 мм; 10,6 kW; 3-фазное; масса ≈ 115 кг
• RSRB 120/500/11 — Tmax 1100 °C; внешн. ≈ 1200×445×580 мм; Ø трубы 106 мм; нагр. длина 500 мм; постоянная 170/250 мм; длина трубы 1140 мм; 6,6 kW; 3-фазное; масса ≈ 105 кг
• RSRB 120/750/11 — Tmax 1100 °C; внешн. ≈ 1450×495×630 мм; Ø трубы 106 мм; нагр. длина 750 мм; постоянная 250/375 мм; длина трубы 1390 мм; 10,6 kW; 3-фазное; масса ≈ 120 кг
• RSRB 120/1000/11 — Tmax 1100 °C; внешн. ≈ 1700×495×630 мм; Ø трубы 106 мм; нагр. длина 1000 мм; постоянная 330/500 мм; длина трубы 1640 мм; 13,7 kW; 3-фазное; масса ≈ 125 кг

Характеристики / технические детали

• Серия: RSRB — вращающиеся трубчатые печи для пакетной обработки
• Макс. температура: до 1100 °C
• Скорость привода: регулируемая примерно 1–40 об/мин; опция безремённого привода
• Рабочая труба: кварцевое стекло; варианты реактора: двустороннее открытие, одностороннее закрытие, смешивающий реактор
• Нагрев: однозонный стандарт; опция трёхзонного нагрева
• Управление и документация: NTLog Basic; сенсорный контроллер B510; опционально ПО VCD
• Атмосферы: пакеты для негорючих газов, для H2 и для вакуума (до ≈ 10⁻² mbar в зависимости от насоса)
• Аксессуары: газонепроницаемые вращающиеся выводы, охладители газа, термопары для загрузки, устройства наклона, рама со шкафом управления и роликами
• Конструкция: вентилируемый двухслойный кожух из нержавеющей стали; изоляционные материалы не классифицируются по CLP
