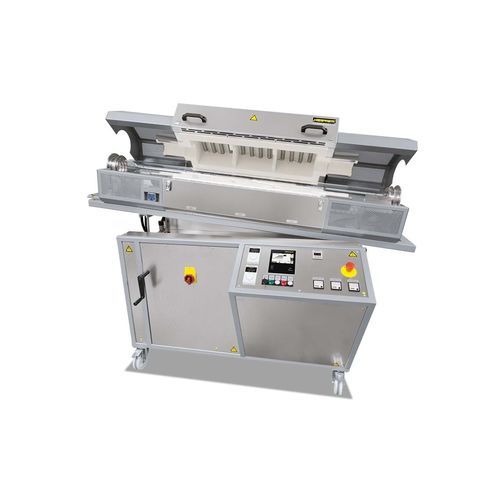

Трубчатая печь для обогрева RSRC series

широкого применениядля лабораторийвакуумная

Краткое описание
Печь вращающаяся трубчатая серии RSRC предназначена для кратковременного нагрева непрерывно перемещающегося сыпучего материала в слегка наклонной вращающейся трубе. Материал загружается сверху, проходит нагреваемую зону и выгружается внизу. Время пребывания регулируется углом наклона, скоростью вращения и длиной рабочего трубопровода. Опциональная закрытая система загрузки позволяет работать в заданной атмосфере или в вакууме. Материал рабочих труб подбирается под процесс и требуемую Tmax.

Стандартное оборудование

• Опции Tmax: 1100 °C (рабочая труба из кварцевого стекла, термопара типа N) и 1300 °C (керамическая труба C 530, термопара типа S)
• Твердотельные реле для низкошумной работы нагрева
• Нагревательные элементы на опорных трубах для свободного излучения
• Двухкорпусный вентиляционный кожух из нержавеющей стали для низкой температуры поверхности и высокой стабильности
• Изоляция без RCF (не используется огнеупорное керамическое волокно)
• Регулируемый привод прибл. 0,5–20 rpm; цифровой индикатор угла наклона
• Разборный корпус печи (температура открытия < 180 °C) для быстрой замены рабочей трубы
• Компактное шасси с ручным шпиндельным приводом и кривошипом, встроенным шкафом управления и колесами
• NTLog Basic для записи процессов на USB; сенсорный контроллер B500 (5 программ × 4 сегмента)

Функции и оборудование (подробно)
Вращающаяся слегка наклонённая рабочая труба обеспечивает регулирование пропускной способности и времени нахождения посредством угла наклона, скорости вращения и длины трубы. Опции с закрытой подачей/выпуском позволяют работать под защитными газами или в вакууме. Доступны рабочие трубы из кварца, керамики или металла в зависимости от задачи.

Дополнительное оборудование / опции

• Управление загрузкой с измерением температуры в рабочей трубе
• Трёхзонное управление для оптимизации однородности температуры
• Альтернативные рабочие трубы; кварцевые пакетные реакторы (Tmax 1100 °C)
• Возможны исполнения до 1500 °C по запросу
• Вибрационный лоток или трубопровод для вывода порошка (для процессов на воздухе)
• Система непрерывной подачи ≈5 л при заданной атмосфере/вакуууме: воронка из нержавеющей стали с электрическим вибратором; шнековый питатель на входе (шаг 10/20/40 мм, 0,25–20 rpm); сборная бутылка из лабораторного стекла на выходе
• Пакеты газоснабжения (напр. пакет 26 для невоспламеняющихся газов, пакет 4 для водорода); вакуумный пакет до ≈10−2 mbar (в зависимости от насоса)
• Управление и документация процесса через программный пакет VCD

Технические характеристики (фрагмент)
Модель | Tmax (°C) | Внешн. Ш (mm) | Внешн. Г (mm) | Внешн. В (mm) | Ø трубы (mm) | длина трубы (mm) | нагреваемая длина 1 зона / 3 зоны (mm) | Мощность (kW) | Подключение | Вес (kg)
RSRC 80/500/11 | 1100 | 1770 | 1050 | 1310 | 80 | 500 | 170 / 250 | 6.7 | 3‑фазное | 305
RSRC 80/750/11 | 1100 | 2020 | 1050 | 1360 | 80 | 750 | 250 / 375 | 10.8 | 3‑фазное | 340
RSRC 120/1000/13 | 1300 | 2270 | 1050 | 1360 | 110 | 1000 | 330 / 500 | 13.9 | 3‑фазное | 350

Характеристики / технические данные

• Серия: RSRC (вращающиеся трубчатые печи для непрерывной подачи)
• Диаметры рабочих труб: Ø 80 / Ø 110 мм; длины: 500 / 750 / 1000 мм
• Скорость вращения: ок. 0,5–20 rpm; ручная регулировка наклона
• Контроллер B500; запись данных NTLog Basic (USB); опция VCD
• Опции подачи: вибрационный бункер, шнековые питатели (10/20/40 мм), сборная бутылка
• Атмосферы: воздух, защитные газы, водород, вакуум до ≈10−2 mbar
• Конструкция: вентилируемый двойной кожух из нержавеющей стали; изоляция без RCF
