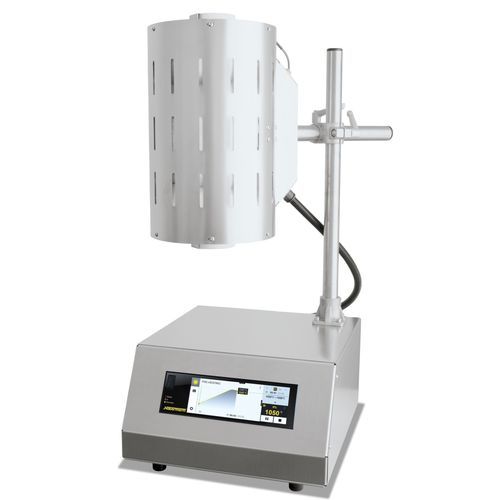

Трубчатая печь для обогрева RT 50/250/11

для лабораторийдля общего применениявоздушная

Краткое описание
Кompактные трубчатые печи серии RT для лабораторных и производственных задач, требующих горизонтального, вертикального или углового размещения. Плавная регулировка угла наклона (0–90°) и рабочей высоты; компактная конструкция облегчает интеграцию в существующие технологические линии. Модели: RT 50/250/11, RT 50/250/13, RT 30/200/15 (Tmax до 1500 °C).

Стандартное оснащение

• Tmax 1100 °C, 1300 °C или 1500 °C
• Компактная конструкция
• Двойная вентилируемая оболочка из структурной нержавеющей стали для низкой температуры поверхности
• Использование только не классифицированных изоляционных материалов в соответствии с Регламентом (EC) No 1272/2008 (RCF не используется)
• Вертикальный или горизонтальный режим работы с бесступенчатой регулировкой; угол 0–90°
• Бесступенчатая регулировка рабочей высоты
• Возможна эксплуатация без штатива при соблюдении правил безопасности
• Керамическая рабочая трубка C 530 с двумя волоконными заглушками для работы на воздухе
• Термопара типа S
• Бесшумная работа нагрева с использованием твердотельных реле
• Нагревательные провода, намотанные непосредственно на рабочую трубку (модели 1100/1300 °C) для быстрого разогрева
• Нагревательные элементы, расположенные радиально вокруг рабочей трубки (модели 1500 °C) — упрощают замену трубки
• Система управления, встроенная в основание печи; контроллер B510 с сенсорным управлением (5 программ × 4 сегмента)
• NTLog Basic для записи технологических данных на USB‑накопитель
• Назначенное применение в пределах указаний инструкции по эксплуатации

Дополнительное оборудование

• Ограничитель перегрева с регулируемой температурой отключения для защиты печи и загрузки
• Газовая система подачи 1 для работы с негорючими технологическими газами (N2, Ar, He, CO2, формирующий газ)
• Управление процессом и документация с помощью программного пакета VCD для мониторинга, документирования и управления

Таблица технических характеристик
Модель | Tmax (°C) | Огн. габариты Ш x Г x В (мм) | Внутренний Ø трубы (мм) | Нагреваемая длина (мм) | Длина постоянной температуры ±5 K (мм) | Длина трубы (мм) | Подключаемая мощность (кВт) | Подключение | Вес (кг)
RT 50/250/11 | 1100 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | однофазное | 25
RT 50/250/13 | 1300 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | однофазное | 25
RT 30/200/15 | 1500 | 445 x 475 x 740 | Ø 30 | 200 | 70 | 360 | 2 | однофазное | 45

Примечания
1) Значения указаны снаружи трубы. Разница с температурой внутри трубы может достигать +50 K. 2) Внешние габариты изменяются при дополнительном оборудовании; размеры по запросу. 3) Подключаемая мощность дана для стандартной конфигурации печи и может увеличиваться при дополнительном оборудовании; для вариантов подключения с несколькими диапазонами напряжений подключаемая мощность относится к максимально допустимому напряжению.

Характеристики / технические данные

• Максимальная температура: 1100 °C, 1300 °C, 1500 °C
• Регулируемый угол наклона 0–90°; вертикальный/горизонтальный режим; регулируемая рабочая высота
• Керамическая рабочая трубка C 530 с двумя заглушками для воздухообразной эксплуатации
• Термопара тип S; контроллер B510 (сенсорный) и NTLog Basic для записи данных
• Нагрев: намотанные провода (1100/1300 °C) или радиальные нагревательные элементы (1500 °C)
• Двойная вентилируемая оболочка из нержавеющей стали; изоляция без классифицированных материалов (RCF не применяется)
• Пример: RT 50/250/13 — внутренний Ø 50 мм, нагреваемая длина 250 мм, ≈2 кВт, ≈25 кг
