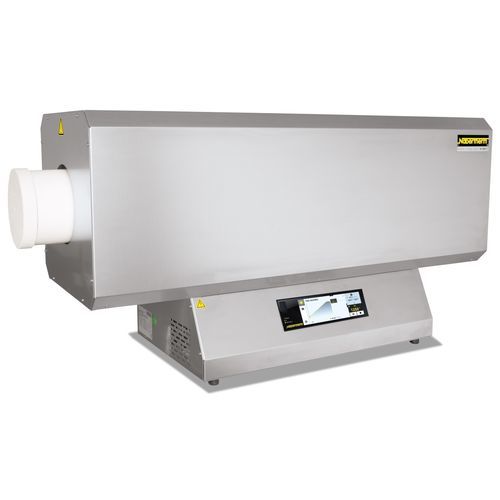

Термическая трубчатая печь R 50/250/12

широкого применениядля лабораторийвоздушная

Краткое описание
Компактные трубчатые печи серии R с керамической рабочей трубой C 530 и двумя волокнистыми заглушками предназначены для лабораторных и мелкосерийных промышленных термических процессов. Интегрированная мощность и система управления обеспечивают контролируемые циклы нагрева и воспроизводимые результаты, включая работу в заданных атмосферах.

Ключевые характеристики

• Максимальные температуры: 1200 °C или 1300 °C
• Наружный диаметр трубы: 50 мм, 120 мм, 170 мм
• Нагреваемые длины: 250 мм, 500 мм, 750 мм, 1000 мм
• Стандартная однозонная конструкция; опция трехзонной конструкции от 500 мм
• Сенсорный контроллер B510 (5 программ × 4 сегмента) и NTLog Basic для записи данных на USB
• Двойной вентилируемый корпус из нержавеющей стали и изоляционные материалы без классификации по CLP (без RCF)
• Твердотельные реле, нагревательные элементы на опорных трубках для низкого уровня шума и свободного излучения

Стандартное оснащение

• Тmax 1200 °C или 1300 °C
• Однозонная конструкция
• Керамическая рабочая труба C 530 с двумя волокнистыми заглушками для работы в воздухе
• Термопара тип N (1200 °C) или тип S (1300 °C)
• Наружный Ø трубы: 50–170 мм; нагреваемая длина: 250–1000 мм
• Двойной вентилируемый корпус из структурной нержавеющей стали
• Твердотельные реле, нагревательные элементы на опорных трубках
• NTLog Basic для записи данных процесса на USB
• Контроллер B510 с сенсорным управлением (5 программ × 4 сегмента)

Дополнительное оборудование

• Ограничитель температуры с регулируемой температурой отключения
• Контроль загрузки с измерением температуры внутри рабочей трубы
• Трехзонная конструкция (от 500 мм) для оптимизации равномерности температур
• Системы подачи газа (различные конфигурации)
• Управление процессом и документация через пакет программ VCD

Технические характеристики (выдержка)
Модель | Tmax (°C) | W (mm) | D (mm) | H (mm) | Наружный Ø трубы (mm) | Нагреваемая (mm) | Длина постоянной температуры однозонная (mm) | Длина постоянной температуры трёхзонная (mm) | Длина трубы (mm) | Подключаемая мощность (kW) | Подключение | Вес (kg)
R 50/250/12 | 1200 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1.9 | 1-фазный | 22
R 50/500/12 | 1200 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3.4 | 1-фазный | 34
R 120/500/12 | 1200 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6.6 | 3-фазный | 44
R 170/750/12 | 1200 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 10.6 | 3-фазный | 74
R 170/1000/12 | 1200 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13.7 | 3-фазный | 89
R 50/250/13 | 1300 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1.9 | 1-фазный | 22
R 50/500/13 | 1300 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3.4 | 1-фазный | 34
R 120/500/13 | 1300 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6.6 | 3-фазный | 44
R 170/750/13 | 1300 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 12.0 | 3-фазный | 74
R 170/1000/13 | 1300 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13.7 | 3-фазный | 89

Примечания

• Значения приведены снаружи трубы; разница с внутренней температурой трубы до +50 K
• Внешние габариты могут изменяться при дополнительном оснащении; размеры по запросу
• Подключаемая мощность указана для стандартной печи и может увеличиваться при опциях
