Трубчатая печь для обогрева RHT series

для лабораторийвакуумнаямультигазовая

Общее описание
The high-temperature tube furnaces are available in either horizontal (type RHTH) or vertical (type RHTV) designs. High-quality insulation materials made of vacuum-formed fiber plates enable energy-saving operation due to low heat storage and heat conductivity. By using different gas supply systems, operations can be performed under non-flammable or flammable protective or reactive gases or under vacuum.

Стандартное оборудование

• Tmax 1600 °C, 1700 °C, or 1800 °C
• Однозонная конструкция (single-zoned design)
• Двойная оболочка с вентиляцией, покрытая текстурированной нержавеющей сталью для низкой температуры поверхности и высокой стабильности
• Исключительное использование изоляционных материалов без категоризации согласно Регламенту ЕС № 1272/2008 (CLP); не используется альминосиликатная вата / RCF
• Изоляция из вакуумно-формованных керамических волоконных плит

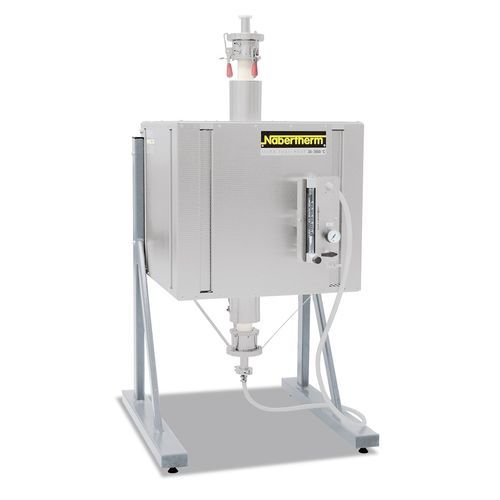

• Трубчатые печи RHTV со штативом для вертикальной работы
• Термопара типа B
• Твердотельные реле для низкого уровня шума
• Керамическая рабочая трубка C 799, включая два волоконных заглушки для работы в воздухе
• Подвесные и легко заменяемые нагревательные элементы MoSi2
• Электропитание с трансформатором низкого напряжения и тиристорным блоком
• Ограничитель превышения температуры с настраиваемой температурой отключения для защиты печи и загрузки
• Шкаф управления и распределительный щит отдельно от печи (напольный шкаф)
• Определённое применение в рамках инструкции по эксплуатации
• NTLog Basic для контроллера Nabertherm: запись данных процесса на USB-флеш
• Контроллер с сенсорным управлением P570 (50 программ по 40 сегментов)

Дополнительное оборудование

• Контроль загрузки с измерением температуры в рабочей трубке
• Трёхзонное управление для оптимизации однородности температуры (только горизонтальные RHTH)
• Пакет газоснабжения 2 для негорючего рабочего газа
• Пакет газоснабжения 4 для работы на водороде
• Вакуумный пакет для эвакуации рабочей трубки
• Пакет для процесса / система газовой подачи (различные пакеты для газации и отвода)
• Пакет управления процессом и документацией через пакет ПО VCD для мониторинга, документации и управления

Таблица спецификаций (обзор)
Заголовок: Model | Tmax (°C) | Outer W (mm) | Outer D (mm) | Outer H (mm) | Max outer tube Ø (mm) | Heated length (mm) | Length constant temperature (single zoned / three zoned) | Tube length (mm) | Connected load (kW) | Electrical connection | Weight (kg)
RHTH 50/150/.. | 1600 or | 530 | 480 | 640 | 50 | 150 | 50 (single zoned) / 70 (three zoned) | 50 | 5.8 | 3-phase 4 | 70
RHTH 80/300/.. | 1700 or | 680 | 550 | 640 | 80 | 300 | 100 (single zoned) / 150 (three zoned) | 100 | 9.4 | 3-phase 4 | 90
RHTH 120/600/.. | 1800 | 980 | 550 | 640 | 120 | 600 | 200 (single zoned) / 300 (three zoned) | 200 | 14.8 | 3-phase 4 | 110

Вертикальные исполнения (обзор): Model | Tmax (°C) | Outer W (mm) | Outer D (mm) | Outer H (mm) | Max outer tube Ø (mm) | Heated length (mm) | Length const. temperature +/-5 K | Tube length (mm) | Connected load (kW) | Electrical connection | Weight (kg)
RHTV 50/150/.. | 1600 or | 610 | 700 | 1130 | 50 | 150 | 30 | 380 | 5.8 | 3-phase 4 | 70
RHTV 80/300/.. | 1700 or | 680 | 700 | 1280 | 80 | 300 | 80 | 530 | 10.7 | 3-phase 4 | 90
RHTV 120/600/.. | 1800 | 680 | 700 | 1580 | 120 | 600 | 170 | 830 | 19.4 | 3-phase 4 | 110

Замечания к таблицам
1) Значения температуры приведены снаружи трубки; разница до температуры внутри трубки до +50 K.
2) Некоторые размеры изменяются при оснащении дополнительным оборудованием; точные размеры по запросу.
3) Подключаемая мощность указана для стандартной конфигурации и может увеличиваться при дополнительном оборудовании.

Характеристики / спецификации технические

• Типы исполнения: горизонтальные (RHTH) и вертикальные (RHTV)
• Максимальная температура: 1600 °C / 1700 °C / 1800 °C
• Изоляция: вакуумно-формованные керамические волоконные плиты (без RCF)
• Нагревательные элементы: MoSi2 (подвесные, сменные)
• Термопара: тип B
• Управление: сенсорный контроллер P570 (50 программ по 40 сегментов), NTLog Basic для записи данных
• Среда процесса: воздух, инертные газы, водород, реакционные газы или вакуум (в зависимости от пакета газоснабжения)
• Возможности дополнительного оборудования: трёхзонное управление (RHTH), пакеты газоснабжения (включая водородный), вакуумная откачка, системы процессного управления и документации
• Шкаф управления: отдельный напольный шкаф для электроники и коммутации
• Безопасность: ограничитель превышения температуры с регулируемой температурой отключения
