Тестер электробезопасности HFCN

сигналадля электрохирургических аппаратов

Обзор

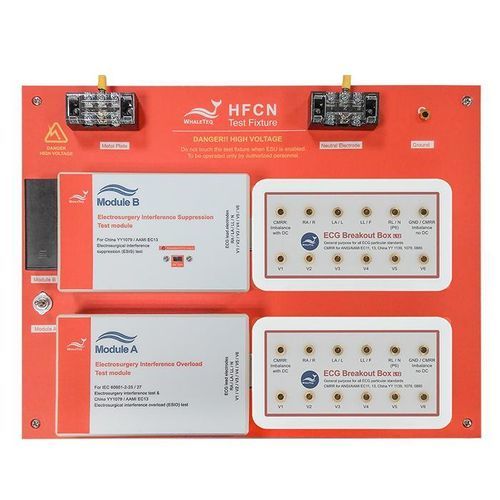

Испытательное устройство HFCN представляет собой высокочастотную сеть сопряжения, предназначенную для испытаний помех в электрохирургии (ESIO/ESIS) и проверки соответствия IEC 60601, China YY1079 и AAMI EC13. Устройство включает два тестовых модуля и распределительную коробку для воспроизведения кожного импеданса и организации канала моделирования ЭКГ для стандартизированных измерений.

Ключевые особенности

• Двойная модульная конфигурация (модуль A и модуль B) для раздельных функций ESIO/ESIS и моделирования ЭКГ
• Встроенная схема моделирования кожного импеданса: 51 kΩ / 47 nF (C0G)
• ЭКГ-симулятор в модуле B обеспечивает сигнал 1 mV ±10% для испытаний ESIS
• Высокая мощность: номинальная мощность стенда >300 W; неиндуктивные силовые резисторы по 200 W/шт.
• Низкая индуктивность резисторов (<5 μH) и широкий диапазон частот DC–100 MHz
• Совместимость с распределительной коробкой BB-C1 и инструментами WhaleTeq SECG 4.0 / MECG 2.0

Технические характеристики
Стандарты: IEC 60601-2-25/-2-27/-2-49:2011 пункт 202.6.2.101 (помехи электрохирургии); China YY1079:2008 пункт 5.2.8.13; AAMI EC13:2002 пункт 5.2.9.14 (ESIO/ESIS). Номинальная мощность: >300 W. Индуктивность резисторов: <5 μH. Частотный диапазон: DC до 100 MHz. Силовые резисторы: неиндуктивные, допуск ±5%, TCR ±100 ppm/°C, 200 W/шт. Моделирование кожного импеданса: резистор 51 kΩ ±5%; конденсатор 47 nF ±5% (C0G). ЭКГ-симулятор (модуль B): амплитуда 1 mV ±10%; длительность импульса 75 ms ±10%; частота 73 ±3 bpm.

Информация для заказа
Артикул: 100-HF00101. Модель: HFCN — испытательное устройство высокочастотной сети сопряжения для испытаний помех в электрохирургии. Стандартная комплектация: тестовый модуль A, тестовый модуль B, распределительная коробка (BB-C1).

Опциональные услуги калибровки и продление гарантии
Артикул: YY0007 — Модель C3: 3 года сервисного калибрования (интервал калибровки 1 год). Артикул: YY0008 — Модель R3: продление ограниченной гарантии с 1 года до 3 лет.

Технические параметры

• Покрытие стандартов: IEC 60601-2-25/-2-27/-2-49:2011 пункт 202.6.2.101; China YY1079:2008 пункт 5.2.8.13; AAMI EC13:2002 пункт 5.2.9.14 (ESIO/ESIS)
• Номинальная мощность: >300 W
• Индуктивность резисторов: <5 μH
• Диапазон частот: DC до 100 MHz
• Силовые резисторы: неиндуктивные, допуск ±5%, TCR ±100 ppm/°C, 200 W/шт
• Моделирование кожного импеданса: 51 kΩ резистор (±5%), 47 nF конденсатор (±5%, C0G)
• ЭКГ-симулятор (модуль B): 1 mV ±10% амплитуда; 75 ms ±10% длительность импульса; 73 ±3 bpm
• Комплект: тестовый модуль A, тестовый модуль B, распределительная коробка (BB-C1)
