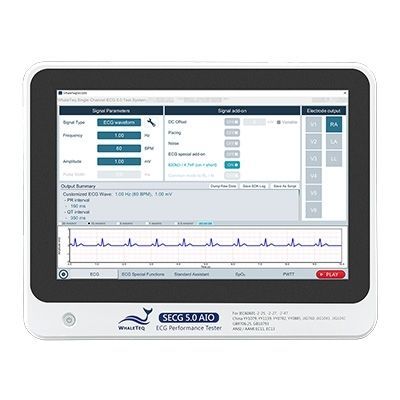

Тестер для медицинских приборов SECG 5.0 AIO

O2сигналамультипараметры

Overview
SECG 5.0 AIO разработан для аппаратных и системных инженеров как автономный симулятор мульти‑жизненных показателей, выдающий точные низкошумные аналоговые ECG‑сигналы и поддерживающий наложение сигналов дыхания, стимуляции, DC‑смещения и электрических/шумовых сигналов для воссоздания реалистичных сценариев мониторинга. В паре с PPG‑модулями WhaleTeq он генерирует синхронизированные SpO2/PPG‑сигналы для тестов PWTT/PWV. Поддерживается клик‑тестирование на соответствие через Standard Assistant Software; доступен SDK для кастомной автоматизации и интеграции.

Key functions

• Выходы нескольких типов сигналов: ECG, синус, треугольник, прямоугольник, экспонента, прямоугольный импульс, треугольный импульс и DC‑смещения
• Регулируемые параметры ECG: амплитуды и длительности P/QRS/T, интервалы PR/QT, смещение ST
• Импедансная симуляция дыхания с модуляцией базовой линии, амплитуды и частоты (опциональный дыхательный модуль расширяет диапазон)
• NST‑симуляция шума: артефакты движения электрода, дрейф базовой линии, мышечный шум; регулируемый коэффициент усиления и выбор частот сетевого/белого шума
• Режимы симуляции отрыва электрода для тестирования обнаружения lead‑off (lead‑on, 10 MΩ, 20 MΩ, open)
• Автоматизированные последовательности тестов: автоматическое стимуляция, сканирование частоты/ЧСС и автоматические тестовые последовательности
• Воспроизведение сырых данных: воспроизведение клинически записанных или пользовательских ECG‑баз данных для валидации алгоритмов
• Standard Assistant Software: табличные элементы тестирования соответствия для IEC и других стандартов (опция)
• Поддержка PPG: опциональные PPG‑модули для тестов SpO2 и PWTT с регулировками AC/DC/PI

Highlights

• Автономная работа с сенсорным экраном и встроенным изолятором для снижения помех от компьютера
• Широкая поддержка международных и региональных стандартов, относящихся к тестам ECG/PPG
• SDK для гибкой автоматизации и интеграции в рабочие процессы верификации
• Опциональные модули (Respiration, Reflectance/Transmittance PPG) расширяют возможности тестирования мульти‑параметров

Package (standard)

• Основная консоль SECG 5.0 AIO x1
• Блок питания x1
• Составной терминал x12
• USB‑кабель x1
• Кабель RCA‑to‑BNC x2
• Заземляющий провод x1
• Защитная упаковка x1

Documentation & Software (examples)

• Datasheet и руководство пользователя доступны
• Загрузки: приложение APK/AP, прошивка, SDK и примечания к релизу

Technical specifications (selected)

• Точность основного выходного напряжения: ±1% при амплитудах ≥ 0.5 mVpp
• Разрешение DAC: 0.63 µV
• Точность частоты / повторения импульса: ±0.5%
• Точность длительности импульса/времени (кроме pacing): ±0.5 ms; точность длительности ECG: ±0.5 ms
• Точность ширины pacing‑импульса: ±5 µs; диапазон амплитуд pacing ±2 mV до ±700 mV согласно спецификации
• Частота дискретизации: 10 kHz ±0.05% (ECG); воспроизведение сырых данных до 20 kHz
• DC‑смещение: фиксированное 300 mV ±1%; переменное до ±1000 mV ±1% (возможно с небольшим шумом)
• Диапазоны параметров ECG: P‑амплитуда 0–2 mV (шаг 0.01); QRS −20–20 mV; длительность QRS 5–200 ms; PR 0–200 ms; QT 100–900 ms; ЧСС 1–360 BPM
• Частотные диапазоны для импульсных форм: 0.05–5.00 Hz (в зависимости от типа)
• Типы NST‑шума и усиление: движение электрода, дрейф базовой линии, мышечный шум; усиление 0.1–10; выбор сетевых частот и белого шума
• Дыхание (с опциональным модулем): частота 1–200 BrPM; выбор базовой импеданс и тонкая регулировка ΔΩ; выбор апноэ; воспроизведение дыхательных сырых данных с модулем поддерживается
• SpO2 / PPG (с PPG‑модулем): ЧСС 10–300 BPM; SpO2 1%–100% точность ±1% + точность, указанная для DUT; настраиваемые уровни LED AC/DC и PI
• Режим PWTT: разность времени 0–5999 ms (шаг 1 ms), точность ±1 ms; синхронизация ECG/PPG для сценариев PWTT
• Поддержка соответствия: помогает при тестах IEC 60601‑2‑25, IEC 60601‑2‑27, IEC 60601‑2‑47 и региональных стандартах; Standard Assistant Software предоставляет табличные тест‑элементы (ПО продается отдельно)
