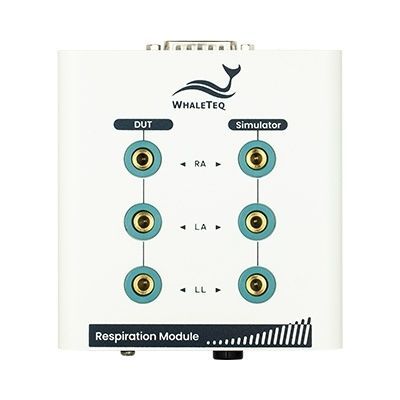

Модуль для передачи данных 100-EC00006

для сбора данныхдля обработки данныхдля телемониторинга

Обзор
Модуль дыхания расширяет возможности моделирования импедансных дыхательных сигналов симулятора жизненных показателей SECG 5.0 AIO, обеспечивая более широкий диапазон базовой импедансной линии и повышенную разрешающую способность по изменениям. Предназначен для верификации и валидации алгоритмов измерения дыхания и систем обработки сигналов мониторов пациентов.

Краткие сведения

• Расширяет диапазон базовой импедансной линии SECG 5.0 AIO с 500Ω–2500Ω до 100Ω–4500Ω.
• Улучшает разрешение изменения импеданса до 0.0Ω–10.0Ω (минимальный шаг 0.05Ω в пределах 0.0Ω–5.0Ω).
• Воспроизведение сырых данных: загружает и воспроизводит клинически записанные или пользовательские формы волн. Примечание: симуляция дыхания поддерживается только в режиме ECG на SECG 5.0 AIO.

Заказ и комплект поставки

• Номер детали: 100-EC00006
• Номер модели: Respiration module
• Название модели: Respiration Module
• Комплект поставки: Respiration module x1; Compound Terminal x5; BNC кабель (banana male — banana male, 31,5 см, красный) x3; BNC кабель (banana male — banana male, 31,5 см, черный) x1; DB15 кабель (male — female, 30 см) x1; Заземляющий кабель (крокодил-клипса до кольцевого клеммника, 100 см) x1

Параметры дыхания (резюме)

• Частота: 1–200 BrPM (шаг 1 BrPM)
• Отношение вдох:выдох: 1:1, 1:2, 1:3, 1:4, 1:5
• Изменения импеданса (ΔΩ): 0.0–5.0Ω (шаг 0.05Ω); 5.0–10.0Ω (шаг 0.1Ω)
• Точность изменения: ±(2% от установки + 0.1Ω)
• Выбираемые значения базовой импедансной линии: 100, 200, 500, 1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500 Ω
• Точность базовой линии: ±2%
• Деривации дыхания: RA, LA, LL
• Выбор апноэ: 1–60 с/мин.
• Опции добавочного шума: 50, 60, 100, 120, 150, 180, 200, 240 Гц; белый шум
• Амплитуда: 0.01–5 mV (шаг 0.01 mV)
• Частота выборки при воспроизведении сырых данных: до 10 кГц (поддерживает комбинированные ECG-волны и импедансные дыхательные сигналы)
• Модуляция волны (baseline / amplitude / frequency): 0–16% (шаг 1%)

Опционные аксессуары (информация по заказу)

• K22-0300201 — BNC кабель (banana male — banana male) (31,5 см) (красный)
• K22-0300301 — BNC кабель (banana male — banana male) (31,5 см) (черный)
• K28-0300301 — DB15 кабель (male — female) (30 см)
• K29-1000801 — Заземляющий кабель (крокодил-клипса — кольцевой клеммник) (100 см)
• N54-0120013 — Compound Terminal

Технические характеристики

• Номер детали: 100-EC00006
• Название модели: Respiration Module
• Совместимый продукт: SECG 5.0 AIO Multi Vital Sign Simulator (симуляция дыхания поддерживается в режиме ECG)
• Диапазон частоты дыхания: 1–200 BrPM (шаг 1 BrPM)
• Поддерживаемые отношения вдох:выдох: 1:1, 1:2, 1:3, 1:4, 1:5
• Значения базовой импедансной линии: 100–4500 Ω (выбираемые)
• Разрешение изменения импеданса: 0.0–5.0Ω (шаги 0.05Ω); 5.0–10.0Ω (шаги 0.1Ω)
• Точность изменения: ±(2% от установки + 0.1Ω)
• Точность базовой линии: ±2%
• Поддерживаемые деривации: RA, LA, LL
• Выбор апноэ: 1–60 с/мин.
• Выбираемые опции шума и белый шум
• Диапазон амплитуды сигнала: 0.01–5 mV (шаг 0.01 mV)
• Частота выборки воспроизведения: до 10 кГц
• Модуляция волны: baseline/amplitude/frequency 0–16% (шаг 1%)
• Комплект поставки: Respiration module x1; Compound Terminal x5; BNC кабели (красный x3, черный x1); DB15 кабель x1; Заземляющий кабель x1
