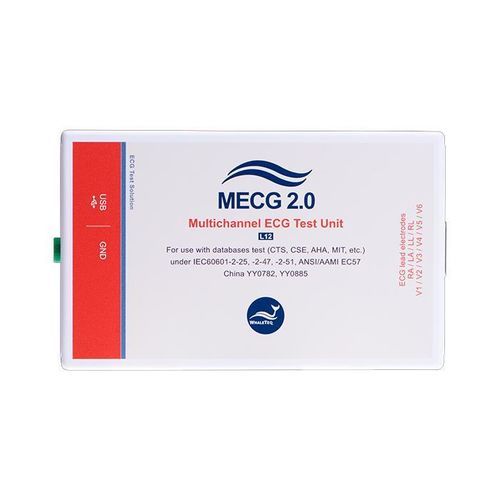

Тестер электробезопасности MECG 2.0

сигналанапряжениядля ЭКГ

Обзор
Плеер баз данных ECG MECG 2.0 одновременно генерирует аналоговые сигналы на до 8 каналов и поддерживает 12‑отведенийную систему ECG для верификации алгоритмов и тестирования устройств. Разработан для системных и программных инженеров, работающих в области НИОКР, соответствия требованиям и валидации диагностических алгоритмов. Устройство содержит встроенные тестовые сигналы, необходимые по медицинским стандартам, и может напрямую загружать и воспроизводить различные ECG‑базы данных. Соответствует международным медицинским стандартам: IEC 60601-2-25, IEC 60601-2-47, ANSI/AAMI EC57, YY0782 и YY0885.

Ключевые возможности

• Одновременный аналоговый выход на 8 каналов для верификации 12‑отведенийной системы ECG.
• Встроенные базы данных, соответствующие медицинским стандартам (например, CTS, CSE), и поддержка стандартных форматов ECG (EDF, AHA, CSE).
• Прямой импорт/воспроизведение общих исследовательских баз (MIT, CU, NST, ESC) без конвертации формата.
• Воспроизведение необработанных данных для воспроизведения клинически записанных или пользовательских форм сигналов для проверки производительности алгоритмов и обучения ИИ.

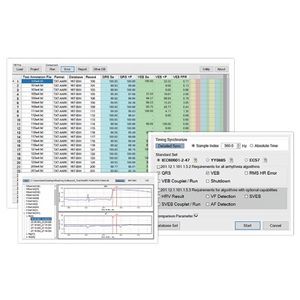

• Поставляемый SDK для автоматизированного, скрипт‑управляемого тестирования и пакетной воспроизводимости.
• Функция повторного воспроизведения команд: автоматическая генерация и редактирование тестовых скриптов с сохранением в виде командных файлов для повторяемых тестов.

Особенности

• Частота дискретизации: 1 kHz на 8 каналов для точного воспроизведения формы сигнала.
• Высокое разрешение выхода: опция MECG 2.0 (2020) повышает разрешение до 0,15 μV для точной репродукции тонких особенностей сигнала (например, фетальный ECG, смещения сегмента ST).
• Низкий уровень шума на выходе, подходящий для верификации диагностических фильтров (<5 μV уровень выходного шума).

Заказ / Содержимое пакета (стандартная тестовая система MECG 2.0)

• Модель: MECG 2.0 (многоканальный ECG‑симулятор с 16‑битным ЦАП для 12 отведений: RA, LA, LL, N, V1–V6).
• В комплекте: MECG 2.0 × 1; распределительная коробка (BB‑C1) × 1; зажимы для проводов × 12; USB‑кабель × 1; заземляющий провод × 1.
• Дополнительное ПО (опция): воспроизведение EDF с базой данных PhysioNet Non‑Invasive Fetal ECG (арт. HC0‑ME0D001).
• Опциональный аксессуар: USB‑изолятор для снижения помех питания ПК (арт. 100‑OT00001).
• Доступны опционные пакеты калибровки и гарантии (арт. YY0007, YY0008).

Документация и инструменты

• Пакет ПО, технический лист и руководство пользователя доступны в документации по продукту.
• SDK доступен для автоматизированного тестирования и интеграции с приложениями, разработанными пользователем.

Технические характеристики

• Выходные каналы: 8 выходов (подают сигналы на 10 электродов; отображаются как 12 отведений в тестируемом устройстве).
• Точность напряжения: Для MECG 2.0: ±1% для значений ≥ 500 μV и ±5 μV для значений < 500 μV. Для MECG 2.0 (2020): ±1% для значений ≥ 100 μV и ±5 μV для значений < 100 μV.
• Разрешение выходного напряжения: 2,4 μV для MECG 2.0; 0,15 μV для MECG 2.0 (2020).
• Диапазон выходного напряжения: ±5 mV (типичная амплитуда базы данных/ECG +5 mV до -5 mV).
• Уровень шума на выходе (0–150 Гц): <5 μV.
• Точность времени: ±1% (проектная точность системы лучше 0,1% при использовании кристаллического эталона 100 ppm).
• Частота дискретизации: 1 kHz (8 каналов).
• Питание: питание по USB (5 V, 0,2 A).
• Рабочая среда: 15–30 °C; 10–95% относительной влажности.
