Обзор
HECG100 — портативный 12‑канальный ЭКГ‑симулятор, разработанный для НИОКР и испытаний на соответствие медицинских устройств. Обеспечивает воспроизведение клинических сигналов с подключаемой microSD, автоматические последовательности тестов, совместимость с EMI/EMS и имеет перезаряжаемую батарею для снижения помех сети при EMC‑испытаниях.

Функции

• Воспроизведение исходных данных: хранение и воспроизведение пользовательских ЭКГ‑данных с прилагаемой 32 GB microSD; устройство выводит основной канал, остальные отведения выводятся как фиксированные соотношения от отведения II.
• Автоматизированные быстрые тесты: создание и запуск пользовательских последовательностей тестов без программирования для ускорения верификации и уменьшения ошибок настройки.
• Расширенные сигналы и дополнения: встроенная база 32 аритмий; DC‑смещение, добавление шума, стимуляция (пейсинг) и моделирование дыхания, которые можно наложить на ЭКГ‑волны.
• Быстрый запуск: загрузка и запуск пользовательских тестов за секунды для эффективной работы на стенде.
• Дизайн, дружественный к EMC: включает волну CAL20110, требуемую IEC 60601‑2‑25; пригоден для использования рядом с DUT в батарейном режиме.
• ESD‑защищённые клеммы электродов: защита до 8 kV (контакт) и 15 kV (воздух).
• Длительная работа от батареи: до 8 часов в обычном режиме и до 12 часов в энергосберегающем режиме.
• Устойчивость к ударам: соответствует испытанию падения IEC 60068‑2‑31.
• Гибкая зарядка: зарядка через USB‑C (поддержка USB‑PD) или внешний DC‑адаптер.

Ключевые преимущества

• Автоматические последовательности уменьшают повторные настройки и человеческие ошибки.
• Воспроизведение клинических исходных данных для реалистичной оценки работы устройства.
• Дополнительные сигналы (DC‑смещение, шум, пейсинг, дыхание) для имитации реальных условий.

Соответствие (EMC / безопасность)

• EMI/EMC: соответствует FCC EMC P15B и EN61326‑1.
• ESD: соответствует IEC 61000‑4‑2 — 8 kV контакт, 15 kV воздух.
• Безопасность: разработан в соответствии с требованиями IEC/EN61010‑1 и допускает работу рядом с DUT при испытаниях IEC 60601‑1‑2 в батарейном режиме.

Комплектация / Поставка (стандартная)

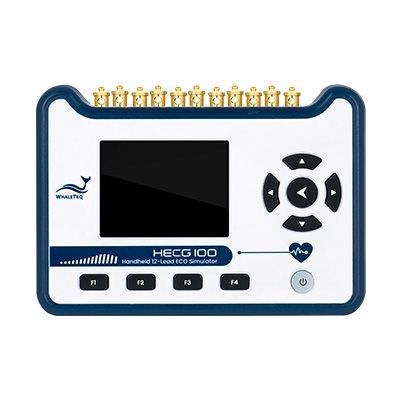

• Модель: HECG100 (Handheld 12‑lead ECG Simulator)
• Содержимое: HECG100 ×1; кабель RCA→BNC (60 см, черный) ×1; кабель USB Type‑C — Type‑C (44 см, черный) ×1; microSDHC 32 GB ×1

Опциональные аксессуары

• Блок питания DC12V
• Кабель RCA (шт.) → BNC (60 см, черный)
• Кабель USB Type‑C → Type‑C (44 см, черный)
• microSDHC 32 GB

Документация и инструменты (доступны)

• Технический лист
• Руководство пользователя
• Release‑notes для инструмента обновления
• Инструмент обновления прошивки (архив ПО)

Технические характеристики

• Точность частоты сердечных сокращений: ±1%
• Точность амплитуды: ±2%
• Точность частоты/повторения импульса: ±1%
• Точность длительности импульса (без пейсинга): ±0,5 ms
• Точность длительности ЭКГ: ±0,5 ms
• Точность ширины пейсинг‑импульса: ±5 μs
• Точность амплитуды пейсинг‑импульса: ≤2 mV: ±0,3% ; >2 mV: ±10%
• Характеристики пейсинг‑импульса: время нарастания/спада 5 μs ; перекос <1% ; время установления <1%
• Допуск конденсатора: ±5%
• Частота дискретизации: 10 kHz ±0,05%
• Диапазон амплитуд на RCA: выход электродов ECG ×1000, макс. 10 V
• Точность амплитуды RCA: ±1% при амплитуде ≥0,5 Vpp
• Коэффициенты отведений (эталон Lead II = 100): I 70 ; II 100 ; III 30 ; V1 24 ; V2 48 ; V3 100 ; V4 120 ; V5 112 ; V6 80
• Полный коэффициент гармоник: 5%
• Отношение сигнал/шум: ≥60 dB
• DC‑смещение: фиксированное ±1% или выбираемое ±300 / ±500 / ±1000 mV (возможно до 50 μVpp шума)
• Моделирование дыхания: базовая импеданс ±5% ; изменение ΔΩ ±(5% от установки) + 0,05 Ω
• Пресеты ЭКГ: частота 10–300 BPM ; амплитуда 0,1–5 mVpp ; смещение ST −0,6…0,6 mV
• Вспомогательные импульсы: синус/треуголь/прямоуголь/меандр с множеством пресетов
• Добавляемые сигналы: DC‑смещение, пейсинг (1–100 mV, 0,1–3 ms), дрейф (треуголь 0,1 Hz, 4 mVpp), шум (50/60 Hz, white 1–10 mVpp), дыхание (15/20/30/40 BrPM), базовые импедансы 500/1000/1500 Ω, изменения 1/2/5 Ω, апноэ 12s/22s/32s/continuous/off
• Воспроизведение исходных данных: макс. частота выборки 10 kHz ; поддержка повторного воспроизведения ; съемная microSD (32 GB в комплекте)
• Температура эксплуатации: 10°C–40°C ; хранение: 0°C–50°C
• Влажность: 10%–90% без конденсата
• Высота: до 2000 м
• Связь: USB Type‑C
• Питание: 5 V DC ; зарядное устройство: 5 V, 1 A
• Время работы от батареи: до 12 ч (режим энергосбережения)
• Механика: корпус ABS ; размеры (Д×Ш×В) 18.0 × 12.8 × 5.5 см ; вес 950 г
• Ёмкость данных: microSD 32 GB включена
• EMC‑требования: FCC EMC P15B ; CE: EN61326‑1 ; соответствует IEC 61000‑4‑2/‑3/‑6/‑8
