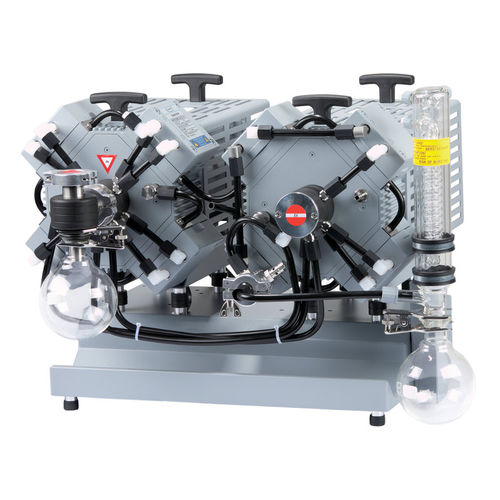

Вакуумный насос для поворотного испарителя MV 10C EX VARIO +AK+EK

для лабораторийс диафрагмойбез масла

Обзор

• Безмасляный мембранный насосный агрегат для химических сред ATEX с всасывающим сепаратором (AK) и конденсатором на выпуске (EK)
• VARIO®: безгистерезисное управление вакуумом для сокращения времени процесса
• VARIO®: регулирование скорости по требованию — снижение энергопотребления, увеличение интервалов обслуживания, низкий уровень шума
• Опциональный контроллер VACUU·SELECT (с ATEX‑датчиком) для точных и полностью автоматических процессов
• Для работы требуются дополнительные устройства (например, ATEX‑датчик вакуума, Connection Box 100) — доступны у VACUUBRAND

Описание
MV 10C EX VARIO — безмасляный химический мембранный насосный агрегат, разработанный для зон с требованиями ATEX. Вакуум точно регулируется изменением частоты вращения двигателя через токовую петлю 4–20 mA. Опциональный контроллер VACUU·SELECT в сочетании с ATEX‑датчиком вакуума и Connection Box 100 обеспечивает полностью автоматические испарения: адаптивное управление определяет давление кипения и непрерывно оптимизирует вакуум в соответствии с давлением пара. Контроллер и Connection Box 100 устанавливаются в взрывобезопасной зоне.

Технические данные

• Обозначение модели: MV 10C EX VARIO (в данной конфигурации +AK +EK)
• Артикул: 20696947
• Предельный вакуум: 2 mbar (≈ 1,5 torr)
• Предельный вакуум с газбалластом: 10 mbar (≈ 7,5 torr)
• Макс. производительность (50 Hz): 8,1 м3/ч
• Число головок: 8
• Число ступеней: 4
• Номинальная мощность: 0,5 кВт

Характеристики

• Управление скоростью: 4–20 mA токовая петля (4 mA = 0 об/мин, 20 mA = 1500 об/мин); длина кабелей управления и питания 10 м, без вилок
• Всасывающий патрубок: фланец KF DN 25
• Выпускной патрубок: штуцер DN 8–10 мм
• Подключения охлаждения: 2 × штуцер DN 6–8 мм
• Макс. обратное давление (абс.): 1,1 bar
• Рабочая температура окружающей среды: 10 °C до 40 °C
• Температура хранения: -10 °C до 60 °C
• Класс защиты: IP 54 (IEC 60529)
• Габариты (Д × Ш × В): 651 × 555 × 452 мм
• Масса: 63 кг
• Уровень звука (50 Hz): 42 dBA
• ATEX: Камера насоса (перекачиваемые газы): II 2G Ex h IIC T3 Gb X; Окружающая среда с продувкой инертным газом: II 2G Ex h IIB T4 Gb X; Окружающая среда без продувки: II 3G Ex h IIB T4 Gc X; Двигатель: II 2G Ex db IIB T4 Gb
• Комплект поставки: собранный насосный агрегат с двумя моторами (кабели управления и питания для каждого мотора), всасывающий сепаратор (AK) и конденсатор на выпуске (EK), руководство. Для работы требуются дополнительные устройства (напр., Connection Box 100, контроллер).
